ESP32 MicroPython - Afficheur 7 Segments 4 Chiffres TM1637
L'ESP32 est un microcontrôleur puissant, compatible WiFi, largement utilisé dans les projets IoT et embarqués. Associé à MicroPython et au module d'afficheur 7 segments 4 chiffres DIYables TM1637, vous pouvez facilement afficher des nombres, du texte, des températures et l'heure sur un afficheur LED lumineux.
Ce tutoriel vous guide à travers :
- La connexion de l'afficheur 7 segments 4 chiffres TM1637 à un ESP32 — seulement 2 broches de données nécessaires.
- L'affichage d'entiers avec zéros de tête optionnels.
- L'affichage de texte et de caractères spéciaux (symbole degré).
- L'affichage de l'heure au format HH:MM avec séparateur deux-points clignotant.
- Le contrôle de la luminosité (8 niveaux).
- Le clignotement de l'afficheur avec off()/on().
Composants Nécessaires
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables ESP32 (ESP32 inclus) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.
Le Module d'Afficheur 7 Segments 4 Chiffres TM1637
Le TM1637 est un CI pilote LED dédié qui gère à la fois le multiplexage et le pilotage des segments pour jusqu'à 6 chiffres. Ce module l'utilise pour piloter un afficheur LED 7 segments 4 chiffres avec un séparateur deux-points entre le deuxième et le troisième chiffre, le rendant idéal pour les applications d'horloge et de minuterie.
Contrairement aux afficheurs basés sur des registres à décalage (comme le 74HC595), le TM1637 dispose d'une mémoire d'affichage intégrée. Une fois que vous écrivez des données dans la puce, elle maintient l'afficheur allumé automatiquement — aucune interruption de Timer ni boucle de rafraîchissement n'est nécessaire. Le TM1637 prend également en charge 8 niveaux de luminosité (0–7) et n'utilise que 2 broches GPIO (CLK et DIO) pour la communication.
Le module communique via un protocole série 2 fils similaire à l'I2C (mais pas l'I2C standard). La bibliothèque gère tous les détails du protocole — vous appelez simplement des méthodes simples comme print() et print_time().
Description des Broches
| Broche | Fonction | Connexion ESP32 |
|---|---|---|
| CLK | Entrée horloge série | Connecter à GPIO21 |
| DIO | Entrée/sortie données série | Connecter à GPIO22 |
| VCC | Alimentation 3,3V à 5V | Connecter à 3,3V |
| GND | Masse | Connecter à GND |

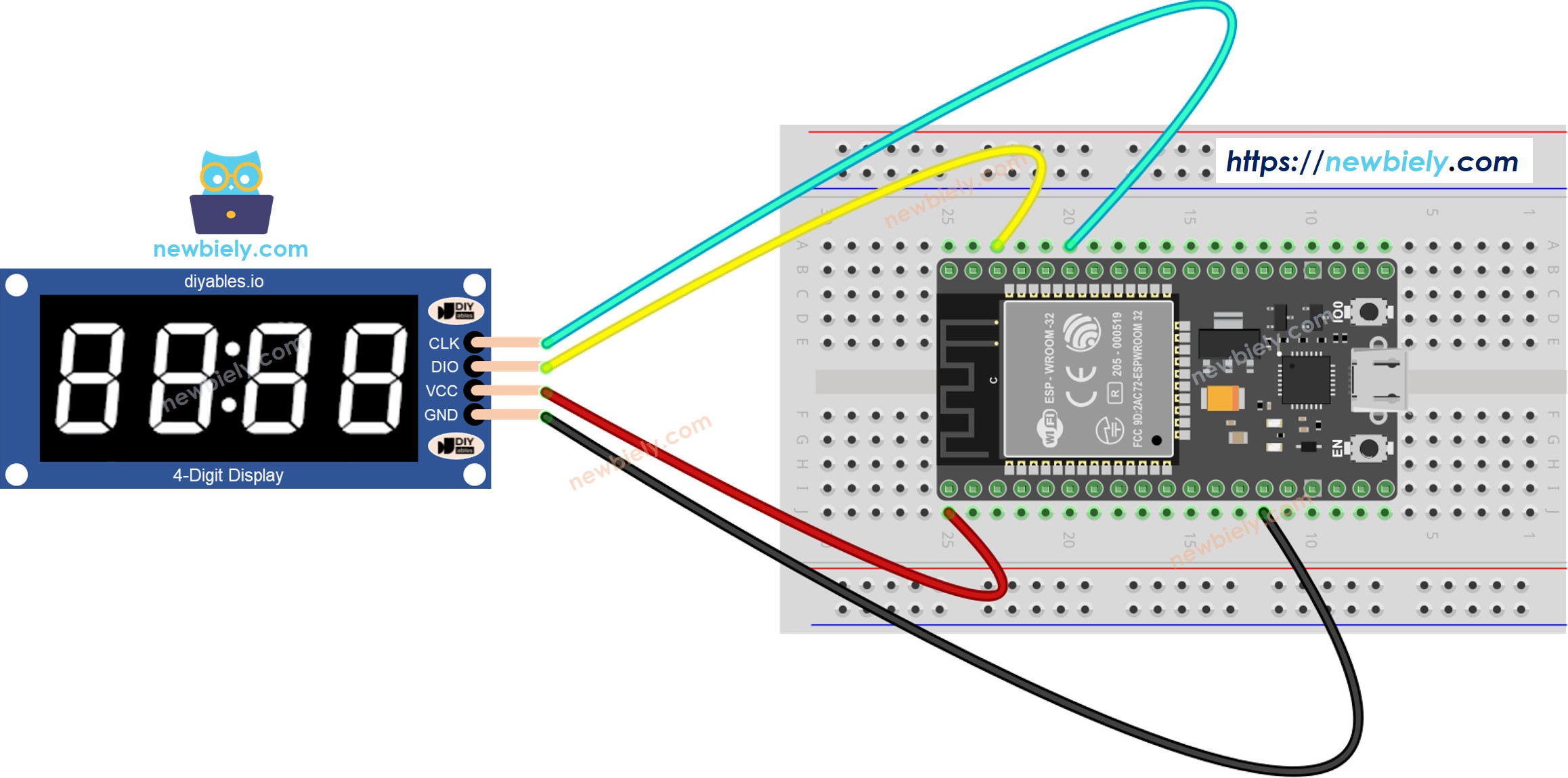

Câblage
L'ESP32 fonctionne en logique 3,3V. Le module TM1637 fonctionne avec 3,3V et 5V, il est donc directement compatible avec l'ESP32 sans adaptateur de niveau.
| Module TM1637 | ESP32 | Notes |
|---|---|---|
| CLK | GPIO21 | Ligne d'horloge |
| DIO | GPIO22 | Ligne E/S données |
| VCC | 3.3V | Alimentation |
| GND | GND | Masse |
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.
Conseil : Vous pouvez utiliser n'importe quelle broche GPIO disponible sur l'ESP32. Mettez simplement à jour les numéros de broches dans le code.
Étapes Rapides
Voici les instructions pour configurer et exécuter votre code MicroPython sur l'ESP32 avec Thonny IDE :
- Assurez-vous que Thonny IDE est installé sur votre ordinateur.
- Confirmez que le firmware MicroPython est chargé sur votre carte ESP32.
- Si c'est la première fois que vous utilisez un ESP32 avec MicroPython, consultez le guide ESP32 - Premiers pas. pour des instructions étape par étape.
- Connectez la carte ESP32 au module TM1637 selon le schéma fourni.
- Connectez la carte ESP32 à votre ordinateur avec un câble USB.
- Ouvrez Thonny IDE sur votre ordinateur.
- Dans Thonny IDE, allez dans Outils Options.
- Dans l'onglet Interpréteur, choisissez MicroPython (ESP32) dans le menu déroulant.
- Assurez-vous que le bon port est sélectionné. Thonny IDE le détecte généralement automatiquement, mais vous devrez peut-être le sélectionner manuellement (comme COM3 sur Windows ou /dev/ttyUSB0 sur Linux).

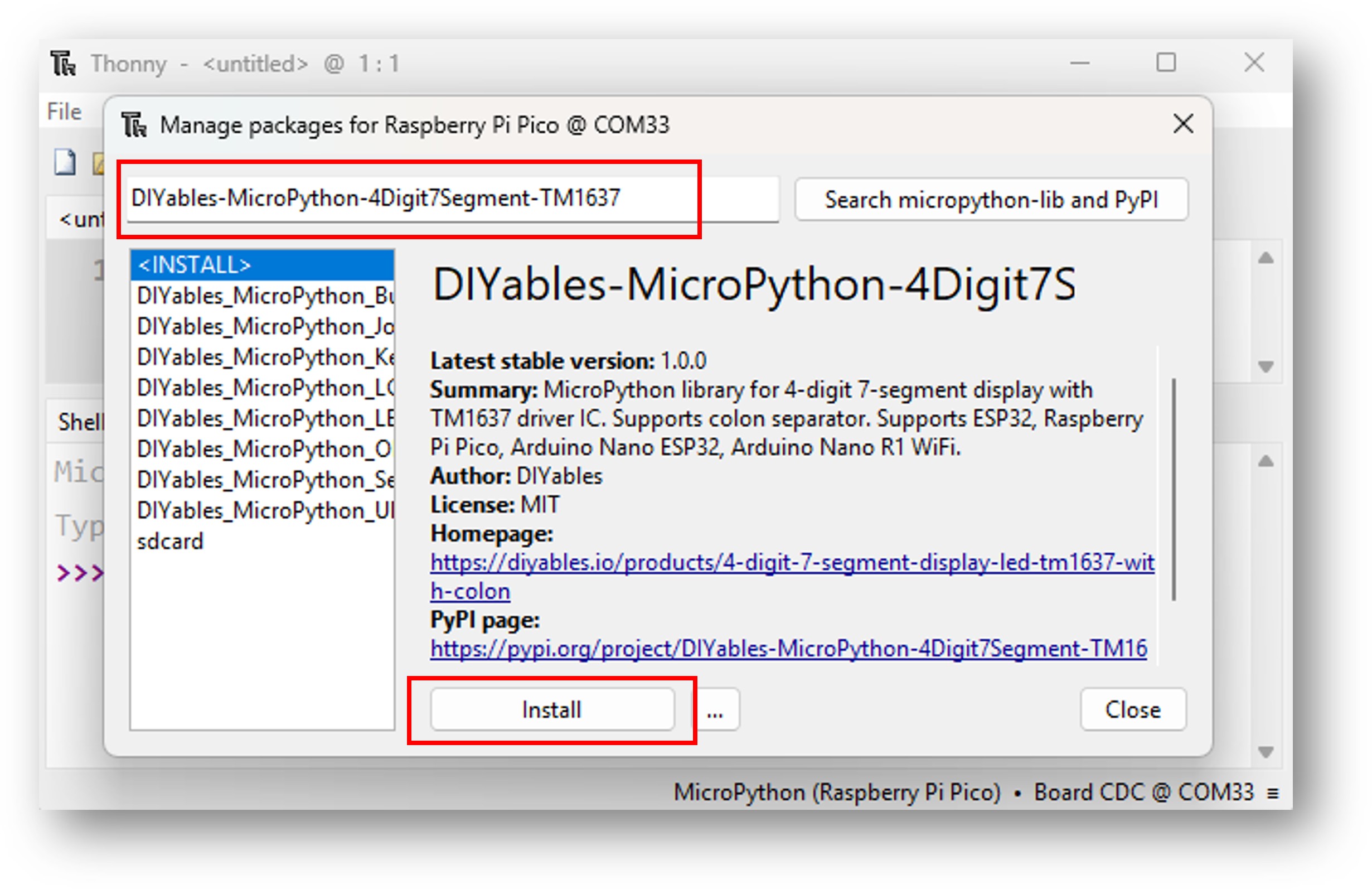

- Naviguez vers Outils Gérer les packages dans Thonny IDE.
- Recherchez "DIYables-MicroPython-4Digit7Segment-TM1637", puis trouvez la bibliothèque d'afficheur 7 segments 4 chiffres TM1637 créée par DIYables.
- Cliquez sur DIYables-MicroPython-4Digit7Segment-TM1637, puis cliquez sur le bouton Installer pour installer la bibliothèque.
- Copiez le code MicroPython fourni et collez-le dans l'éditeur de Thonny.
- Sauvegardez le code sur votre ESP32 en :
- Cliquant sur le bouton Enregistrer ou en appuyant sur Ctrl+S.
- Dans la boîte de dialogue d'enregistrement, choisissez Appareil MicroPython.
- Nommez le fichier main.py.
- Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script.
- Observez le résultat — l'afficheur 7 segments 4 chiffres montre des nombres, du texte ou l'heure selon l'exemple.
Modèle de Code de Démarrage
from DIYables_MicroPython_4Digit7Segment_TM1637 import Display4Digit7SegmentTM1637
import time
display = Display4Digit7SegmentTM1637(clk_pin=21, dio_pin=22)
#Display stays on automatically — no refresh loop needed
display.print(1234)
Code ESP32 — Afficher des Entiers
"""
Example: Display integer numbers on 4-digit 7-segment display with TM1637.
Works with: ESP32, Raspberry Pi Pico, Arduino Nano ESP32, Arduino Nano R1 WiFi
Product page: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
Wiring guide:
ESP32:
TM1637 Module ESP32
───────────── ──────
CLK -> GPIO21
DIO -> GPIO22
VCC -> 3.3V
GND -> GND
Raspberry Pi Pico:
TM1637 Module Raspberry Pi Pico
───────────── ─────────────────
CLK -> GP1
DIO -> GP0
VCC -> 3.3V (pin 36)
GND -> GND (pin 38)
Arduino Nano ESP32:
TM1637 Module Arduino Nano ESP32
───────────── ──────────────────
CLK -> D21 (GPIO21)
DIO -> D22 (GPIO22)
VCC -> 3.3V
GND -> GND
Arduino Nano RP2040 Connect:
TM1637 Module Arduino Nano RP2040 Connect
───────────── ───────────────────────────
CLK -> D1 (GP1)
DIO -> D0 (GP0)
VCC -> 3.3V
GND -> GND
"""
from DIYables_MicroPython_4Digit7Segment_TM1637 import Display4Digit7SegmentTM1637
import time
# Pin configuration - change the pins to match your wiring and board
# ESP32 / Arduino Nano ESP32: CLK=21, DIO=22
# Raspberry Pi Pico / Nano RP2040: CLK=1, DIO=0
CLK_PIN = 21
DIO_PIN = 22
display = Display4Digit7SegmentTM1637(CLK_PIN, DIO_PIN)
while True:
# Display integers
numbers = [0, 42, 1234, -5, -123, 9999]
for num in numbers:
display.print(num)
time.sleep(2)
# Display with zero padding
display.print(42, zero_pad=True) # Shows "0042"
time.sleep(2)
Essayez
- Câblez le module, connectez l'ESP32 via USB.
- Téléversez le code avec Thonny IDE.
- L'afficheur fait défiler plusieurs entiers (0, 42, 1234, -5, -123, 9999), puis affiche 42 avec zéros de tête "0042".
Référence Affichage d'Entiers
| Appel de méthode | Afficheur montre | Notes |
|---|---|---|
| display.print(0) | 0 | Chiffre unique aligné à droite |
| display.print(42) | 42 | Aligné à droite |
| display.print(1234) | 1234 | 4 chiffres utilisés |
| display.print(-5) | -5 | Signe négatif + chiffre |
| display.print(-123) | -123 | Négatif max 3 chiffres |
| display.print(9999) | 9999 | Valeur maximale affichable |
| display.print(10000) | Err | Erreur de dépassement |
| display.print(42, zero_pad=True) | 0042 | Avec zéros de tête sur 4 chiffres |
Code ESP32 — Afficher Texte, Degrés et Températures
"""
Example: Display text, special characters, and temperature on 4-digit 7-segment display.
Works with: ESP32, Raspberry Pi Pico, Arduino Nano ESP32, Arduino Nano R1 WiFi
Product page: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
Wiring guide:
ESP32:
TM1637 Module ESP32
───────────── ──────
CLK -> GPIO21
DIO -> GPIO22
VCC -> 3.3V
GND -> GND
Raspberry Pi Pico:
TM1637 Module Raspberry Pi Pico
───────────── ─────────────────
CLK -> GP1
DIO -> GP0
VCC -> 3.3V (pin 36)
GND -> GND (pin 38)
Arduino Nano ESP32:
TM1637 Module Arduino Nano ESP32
───────────── ──────────────────
CLK -> D21 (GPIO21)
DIO -> D22 (GPIO22)
VCC -> 3.3V
GND -> GND
Arduino Nano RP2040 Connect:
TM1637 Module Arduino Nano RP2040 Connect
───────────── ───────────────────────────
CLK -> D1 (GP1)
DIO -> D0 (GP0)
VCC -> 3.3V
GND -> GND
"""
from DIYables_MicroPython_4Digit7Segment_TM1637 import Display4Digit7SegmentTM1637
import time
# Pin configuration - change the pins to match your wiring and board
# ESP32 / Arduino Nano ESP32: CLK=21, DIO=22
# Raspberry Pi Pico / Nano RP2040: CLK=1, DIO=0
CLK_PIN = 21
DIO_PIN = 22
display = Display4Digit7SegmentTM1637(CLK_PIN, DIO_PIN)
while True:
# Display text strings
texts = ["HELP", "Hi", "COOL", "done"]
for text in texts:
display.print(text)
time.sleep(2)
# Display temperature with degree symbol
display.print_temperature(25, 'C') # Shows "25°C"
time.sleep(2)
display.print_temperature(72, 'F') # Shows "72°F"
time.sleep(2)
# Display string with degree constant
display.print("25" + display.DEGREE + "C") # Same as print_temperature(25, 'C')
time.sleep(2)
Référence Texte et Température
| Appel de méthode | Afficheur montre | Notes |
|---|---|---|
| display.print("HELP") | HELP | Affichage texte |
| display.print("Hi") | Hi | Aligné à gauche, 2 caractères |
| display.print("COOL") | COOL | 4 caractères |
| display.print_temperature(25, 'C') | 25°C | Celsius avec symbole degré |
| display.print_temperature(72, 'F') | 72°F | Fahrenheit |
| display.print_temperature(-5, 'C') | -5°C | Température négative |
| display.print_temperature(100) | 100° | 3 chiffres, pas de place pour l'unité |
Le symbole degré peut également être utilisé directement dans les chaînes via la constante display.DEGREE.
Code ESP32 — Afficher l'Heure avec Deux-Points Clignotants
"""
Example: Display time with blinking colon separator on 4-digit 7-segment display.
This module has a colon separator between digit 1 and digit 2, ideal for clock display.
Works with: ESP32, Raspberry Pi Pico, Arduino Nano ESP32, Arduino Nano R1 WiFi
Product page: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
Wiring guide:
ESP32:
TM1637 Module ESP32
───────────── ──────
CLK -> GPIO21
DIO -> GPIO22
VCC -> 3.3V
GND -> GND
Raspberry Pi Pico:
TM1637 Module Raspberry Pi Pico
───────────── ─────────────────
CLK -> GP1
DIO -> GP0
VCC -> 3.3V (pin 36)
GND -> GND (pin 38)
Arduino Nano ESP32:
TM1637 Module Arduino Nano ESP32
───────────── ──────────────────
CLK -> D21 (GPIO21)
DIO -> D22 (GPIO22)
VCC -> 3.3V
GND -> GND
Arduino Nano RP2040 Connect:
TM1637 Module Arduino Nano RP2040 Connect
───────────── ───────────────────────────
CLK -> D1 (GP1)
DIO -> D0 (GP0)
VCC -> 3.3V
GND -> GND
"""
from DIYables_MicroPython_4Digit7Segment_TM1637 import Display4Digit7SegmentTM1637
import time
# Pin configuration - change the pins to match your wiring and board
# ESP32 / Arduino Nano ESP32: CLK=21, DIO=22
# Raspberry Pi Pico / Nano RP2040: CLK=1, DIO=0
CLK_PIN = 21
DIO_PIN = 22
display = Display4Digit7SegmentTM1637(CLK_PIN, DIO_PIN)
hours = 12
minutes = 30
colon_on = True
while True:
display.print_time(hours, minutes, colon=colon_on)
time.sleep(0.5) # Toggle colon every 500ms for blinking effect
colon_on = not colon_on
Référence Affichage de l'Heure
| Appel de méthode | Afficheur montre | Notes | |
|---|---|---|---|
| display.print_time(12, 30) | 12 | 30 | Deux-points ACTIVÉ |
| display.print_time(9, 5) | 09 | 05 | Heures et minutes avec zéros de tête |
| display.print_time(12, 30, colon=False) | 12 30 | Deux-points DÉSACTIVÉ (pour effet clignotant) |
Alternez le paramètre colon toutes les 500ms pour créer un effet de deux-points clignotant, courant sur les afficheurs d'horloge.
Code ESP32 — Définir des Chiffres Individuels et les Deux-Points
"""
Example: Set individual digits and colon on 4-digit 7-segment display with TM1637.
Works with: ESP32, Raspberry Pi Pico, Arduino Nano ESP32, Arduino Nano R1 WiFi
Product page: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
Wiring guide:
ESP32:
TM1637 Module ESP32
───────────── ──────
CLK -> GPIO21
DIO -> GPIO22
VCC -> 3.3V
GND -> GND
Raspberry Pi Pico:
TM1637 Module Raspberry Pi Pico
───────────── ─────────────────
CLK -> GP1
DIO -> GP0
VCC -> 3.3V (pin 36)
GND -> GND (pin 38)
Arduino Nano ESP32:
TM1637 Module Arduino Nano ESP32
───────────── ──────────────────
CLK -> D21 (GPIO21)
DIO -> D22 (GPIO22)
VCC -> 3.3V
GND -> GND
Arduino Nano RP2040 Connect:
TM1637 Module Arduino Nano RP2040 Connect
───────────── ───────────────────────────
CLK -> D1 (GP1)
DIO -> D0 (GP0)
VCC -> 3.3V
GND -> GND
"""
from DIYables_MicroPython_4Digit7Segment_TM1637 import Display4Digit7SegmentTM1637
import time
# Pin configuration - change the pins to match your wiring and board
# ESP32 / Arduino Nano ESP32: CLK=21, DIO=22
# Raspberry Pi Pico / Nano RP2040: CLK=1, DIO=0
CLK_PIN = 21
DIO_PIN = 22
display = Display4Digit7SegmentTM1637(CLK_PIN, DIO_PIN)
while True:
# Set individual numbers on each digit position
display.clear()
display.set_number(0, 1)
display.set_number(1, 2)
display.set_number(2, 3)
display.set_number(3, 4)
# Display shows "1234"
time.sleep(2)
# Turn colon on — display shows "12:34"
display.set_colon(True)
time.sleep(2)
# Turn colon off — display shows "1234"
display.set_colon(False)
time.sleep(2)
# Set individual characters on each digit position
display.clear()
display.set_char(0, 'H')
display.set_char(1, 'E')
display.set_char(2, 'L')
display.set_char(3, 'P')
# Display shows "HELP"
time.sleep(2)
# Mix characters and numbers with colon
display.clear()
display.set_char(0, 'A')
display.set_number(1, 3)
display.set_char(2, 'b')
display.set_number(3, 7)
display.set_colon(True)
# Display shows "A3:b7"
time.sleep(2)
# Blinking colon effect with individual digits
display.clear()
display.set_number(0, 1)
display.set_number(1, 2)
display.set_number(2, 3)
display.set_number(3, 0)
for _ in range(5): # Blink 5 times
display.set_colon(True)
time.sleep(0.5)
display.set_colon(False)
time.sleep(0.5)
time.sleep(1)
Référence Chiffres Individuels
| Appel de méthode | Description |
|---|---|
| display.set_number(position, number) | Définir un seul chiffre (0-9) à la position 0-3 |
| display.set_char(position, char) | Définir un caractère à la position 0-3 |
| display.set_colon(True) | Activer les deux-points entre le chiffre 1 et le chiffre 2 |
| display.set_colon(False) | Désactiver les deux-points |
Vous pouvez mélanger set_number(), set_char() et set_colon() pour construire des affichages personnalisés chiffre par chiffre.
Code ESP32 — Faire Clignoter l'Afficheur
"""
Example: Blink integer and text on 4-digit 7-segment display.
Uses off() to stop the display and on() to restart it.
Works with: ESP32, Raspberry Pi Pico, Arduino Nano ESP32, Arduino Nano R1 WiFi
Product page: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
Wiring guide:
ESP32:
TM1637 Module ESP32
───────────── ──────
CLK -> GPIO21
DIO -> GPIO22
VCC -> 3.3V
GND -> GND
Raspberry Pi Pico:
TM1637 Module Raspberry Pi Pico
───────────── ─────────────────
CLK -> GP1
DIO -> GP0
VCC -> 3.3V (pin 36)
GND -> GND (pin 38)
Arduino Nano ESP32:
TM1637 Module Arduino Nano ESP32
───────────── ──────────────────
CLK -> D21 (GPIO21)
DIO -> D22 (GPIO22)
VCC -> 3.3V
GND -> GND
Arduino Nano RP2040 Connect:
TM1637 Module Arduino Nano RP2040 Connect
───────────── ───────────────────────────
CLK -> D1 (GP1)
DIO -> D0 (GP0)
VCC -> 3.3V
GND -> GND
"""
from DIYables_MicroPython_4Digit7Segment_TM1637 import Display4Digit7SegmentTM1637
import time
# Pin configuration - change the pins to match your wiring and board
# ESP32 / Arduino Nano ESP32: CLK=21, DIO=22
# Raspberry Pi Pico / Nano RP2040: CLK=1, DIO=0
CLK_PIN = 21
DIO_PIN = 22
display = Display4Digit7SegmentTM1637(CLK_PIN, DIO_PIN)
while True:
# Blink an integer
display.print(1234)
for _ in range(5): # Blink 5 times
display.off()
time.sleep(0.3)
display.on()
time.sleep(0.3)
time.sleep(1)
# Blink text
display.print("HELP")
for _ in range(5): # Blink 5 times
display.off()
time.sleep(0.3)
display.on()
time.sleep(0.3)
time.sleep(1)
Référence Clignotement
Utilisez display.off() pour éteindre l'afficheur et display.on() pour le rallumer. Les données d'affichage sont préservées — on() restaure le contenu précédent sans avoir besoin d'appeler print() à nouveau.
Référence de la Bibliothèque
Voir la Référence de la Bibliothèque DIYables_MicroPython_4Digit7Segment_TM1637 pour la documentation complète de l'API incluant tous les constructeurs, méthodes et constantes.
Prochaines Étapes
- Combinez avec un module RTC DS3231 pour construire une horloge en temps réel.
- Ajoutez un capteur DHT11/DHT22 pour afficher des lectures de température en direct.
- Utilisez des boutons pour basculer entre le mode horloge et le mode température.
