ESP32 - Interrupteur

Ce tutoriel vous explique comment utiliser l'interrupteur marche/arrêt avec un ESP32 et MicroPython. En détail, vous apprendrez :

Comment connecter l'interrupteur marche/arrêt à l'ESP32.
Comment écrire du code MicroPython pour l'ESP32 afin de lire l'état de l'interrupteur marche/arrêt.
Comment écrire du code MicroPython pour l'ESP32 afin de détecter les événements provenant de l'interrupteur marche/arrêt.

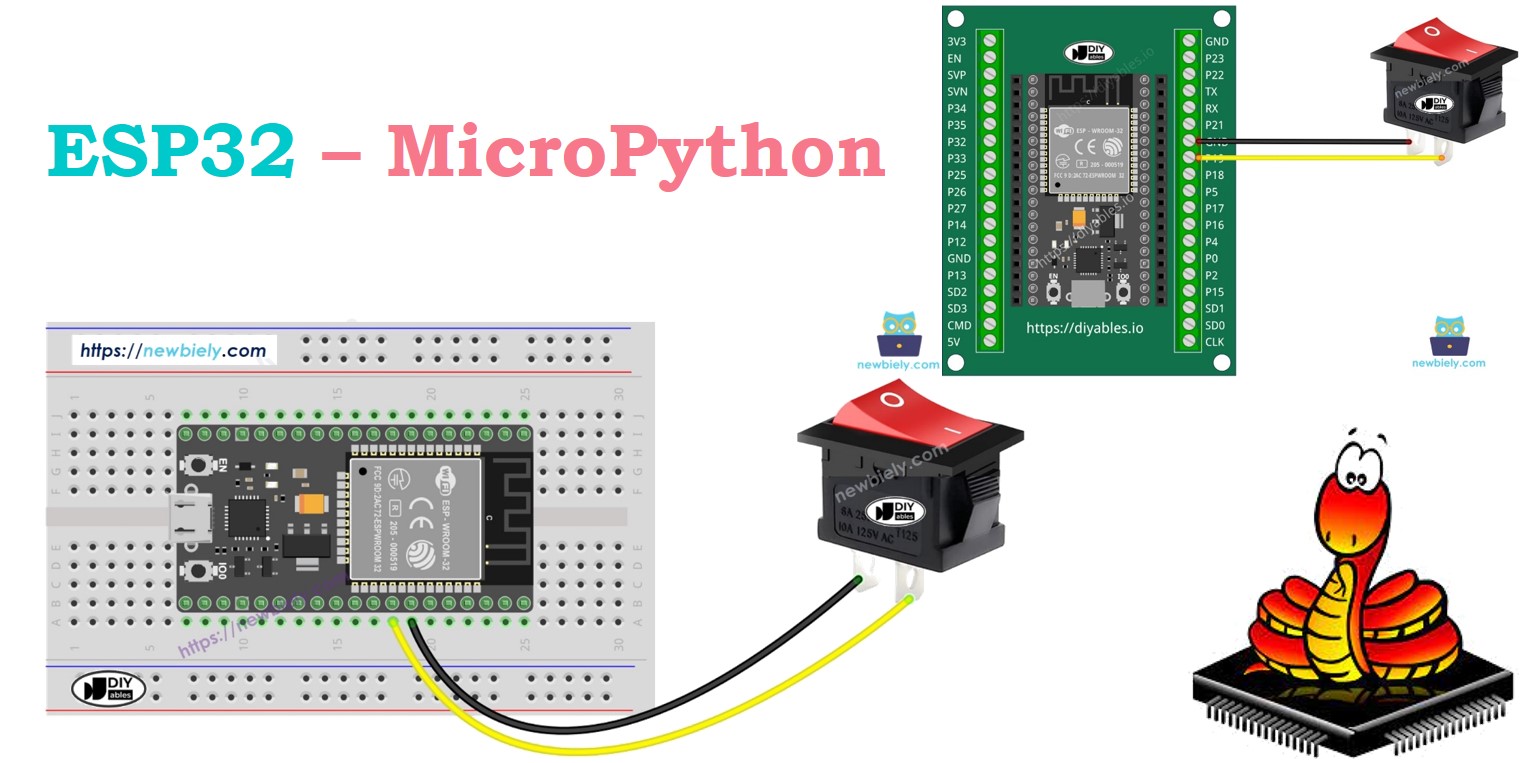

Interrupteur Marche/Arrêt ESP32 MicroPython

Préparation du matériel

1	×	Module de développement ESP32 ESP-WROOM-32
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	Wires
1	×	ON/OFF Square Interrupteur
1	×	Alternativement: ON/OFF Round Interrupteur
1	×	Optionnel: Kit gaines thermorétractables
1	×	Optionnel: Fer à souder
1	×	Recommandé: Carte d'extension à bornier à vis pour ESP32
1	×	Recommandé: Breakout Expansion Board for ESP32
1	×	Recommandé: Répartiteur d'alimentation pour ESP32

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables ESP32 (ESP32 inclus)
1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À propos de l'interrupteur Marche/Arrêt

Un interrupteur marqué MARCHE/ARRÊT passe de MARCHE à ARRÊT, ou de ARRÊT à MARCHE, lorsqu'on l'appuie. Il reste dans la nouvelle position après l'avoir relâché. Appuyez-y une fois de plus pour le remettre dans son état d'origine.

Plan de brochage

Il existe deux types principaux d'interrupteurs marche/arrêt : l'interrupteur à deux broches et l'interrupteur à trois broches.

Dans ce guide, nous utilisons un interrupteur à deux broches. Vous n'avez pas besoin de vous soucier de savoir quelle broche est laquelle.

Schéma des broches de l'interrupteur marche/arrêt

Comment cela fonctionne

Voici deux façons d'utiliser un interrupteur marche/arrêt. Ci-dessous, vous trouverez les instructions de câblage pour l'interrupteur marche/arrêt et les lectures d'état sur l'ESP32 pour chaque méthode:

	pin 1	pin 2	ESP32 Input Pin's State
1	GND	ESP32 Input Pin (with pull-up)	HIGH ⇒ OFF, LOW ⇒ ON
2	VCC	ESP32 Input Pin (with pull-down)	HIGH ⇒ ON, LOW ⇒ OFF

Il suffit de choisir l'une des deux méthodes. Le reste du guide utilisera la première méthode.

Diagramme de câblage

Comment connecter l'ESP32 et un interrupteur en utilisant breadboard

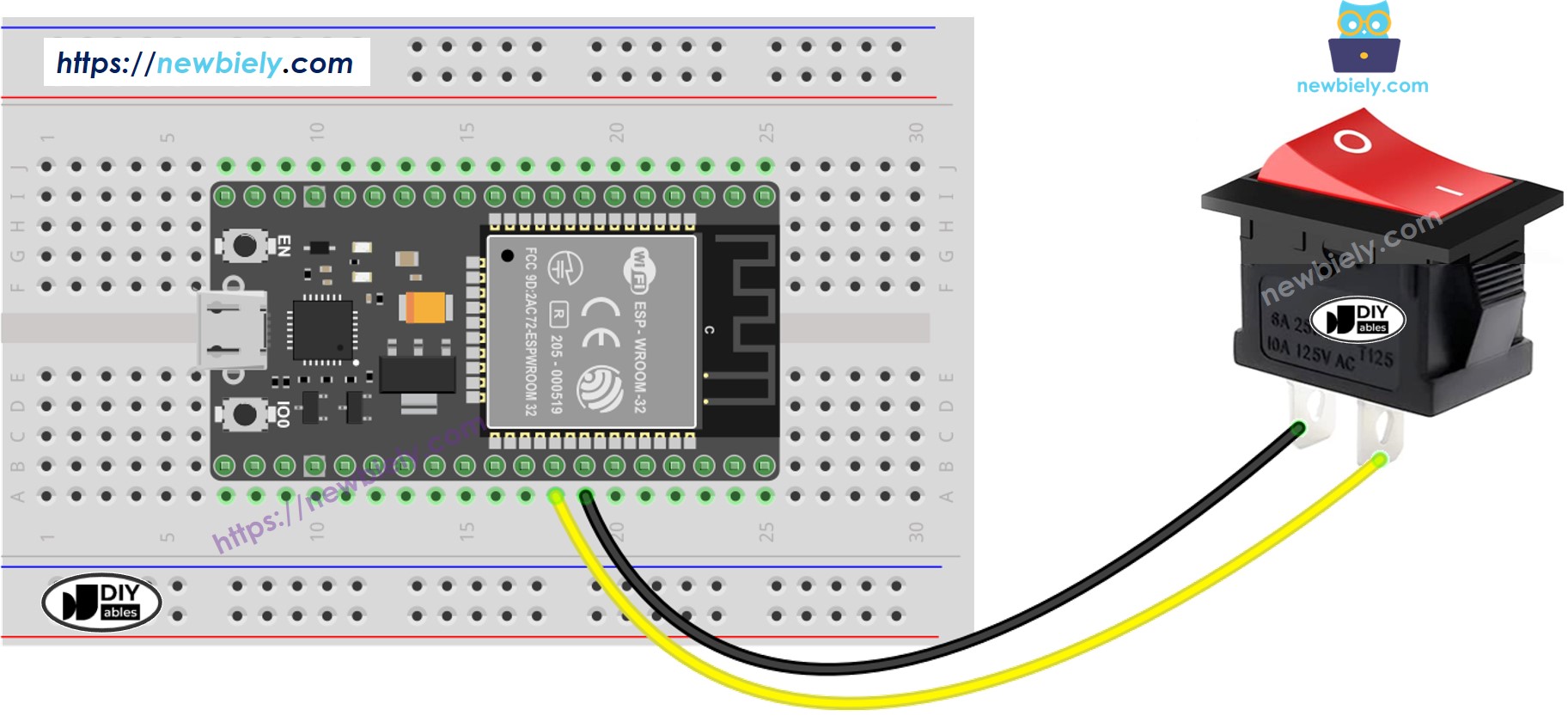

Schéma de câblage de l'interrupteur ON/OFF ESP32 MicroPython

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Comment connecter l'ESP32 et un interrupteur en utilisant carte d'extension de bornier à vis

Comment connecter l'ESP32 et un interrupteur

Nous recommandons d'utiliser un fer à souder pour souder solidement les fils et la broche du commutateur marche/arrêt. Ensuite, recouvrez-les d'une gaine thermorétractable pour les protéger.

ESP32 MicroPython Code - Interrupteur Marche/Arrêt

Un interrupteur marche/arrêt, similaire à un bouton, nécessite un anti-rebond. L’anti-rebond peut rendre le code plus complexe. Heureusement, la bibliothèque DIYables_MicroPython_Button library aide en fournissant une fonctionnalité d’anti-rebond et inclut une résistance de tirage interne (pull-up), ce qui facilite la programmation.

※ Note:

Il y a deux cas d'utilisation:

Premier : Si l'interrupteur est allumé, faites quelque chose. Si l'interrupteur est éteint, faites le contraire.
Deuxième : Si l'interrupteur passe de l'état allumé à l'état éteint, ou de l'état éteint à l'état allumé, faites quelque chose.

Apprenons à programmer l'ESP32 un par un.

ESP32 - Lire l'état de l'interrupteur marche/arrêt

/* * Ce code ESP32 MicroPython a été développé par newbiely.fr * Ce code ESP32 MicroPython est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/esp32-micropython/esp32-micropython-switch */ from DIYables_MicroPython_Button import Button import time # Initialize the on/off switch connected to GPIO19 pin of the ESP32 switch = Button(19) # Set debounce time to 50 milliseconds switch.set_debounce_time(50) while True: switch.loop() # Update the button state state = switch.get_state() if state == 1: # GPIO HIGH print("The switch: OFF") else: print("The switch: ON")

Étapes rapides

Voici les instructions sur la façon de configurer et d’exécuter votre code MicroPython sur l’ESP32 en utilisant l’IDE Thonny :

Assurez-vous que l'IDE Thonny est installé sur votre ordinateur.
Confirmez que le firmware MicroPython est chargé sur votre carte ESP32.
Si c'est votre première utilisation d'un ESP32 avec MicroPython, consultez le guide ESP32 - Premiers pas. pour des instructions étape par étape.
Connectez l'interrupteur marche/arrêt à l'ESP32 selon le diagramme fourni.
Branchez la carte ESP32 à votre ordinateur avec un câble USB.
Ouvrez l'IDE Thonny sur votre ordinateur.
Dans l'IDE Thonny, allez dans Outils Options.
Sous l'onglet Interpréteur, choisissez MicroPython (ESP32) dans le menu déroulant.
Assurez-vous que le bon port est sélectionné. Thonny IDE le détecte généralement automatiquement, mais vous devrez peut-être le sélectionner manuellement (comme COM12 sous Windows ou /dev/ttyACM0 sous Linux).
Dans l'IDE Thonny, accédez à Outils Gérer les paquets dans l'IDE Thonny.
Recherchez “DIYables-MicroPython-Button”, puis trouvez la bibliothèque Button créée par DIYables.
Cliquez sur DIYables-MicroPython-Button, puis cliquez sur le bouton Install pour installer la bibliothèque Button.
Copiez le code MicroPython fourni et collez-le dans l'éditeur de Thonny.
Enregistrez le code sur votre ESP32 en:

Cliquant sur le bouton Sauvegarder ou en appuyant sur Ctrl+S.
Dans la boîte de dialogue d'enregistrement, choisissez Périphérique MicroPython.
Nommez le fichier main.py.

Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script.
Placez l'interrupteur en position MARCHE.
Consulter le message dans le Shell en bas de Thonny.
Passez en position ARRÊT.
Consulter le message dans le Shell en bas de Thonny.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot The switch: OFF The switch: OFF The switch: OFF The switch: ON The switch: ON The switch: ON The switch: ON The switch: ON The switch: OFF The switch: OFF The switch: OFF The switch: OFF The switch: OFF

MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡

ESP32 - Détecter un événement à partir d'un interrupteur ON/OFF

/* * Ce code ESP32 MicroPython a été développé par newbiely.fr * Ce code ESP32 MicroPython est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/esp32-micropython/esp32-micropython-switch */ from DIYables_MicroPython_Button import Button import time # Initialize the on/off switch connected to GPIO19 pin of the ESP32 switch = Button(19) # Set debounce time to 50 milliseconds switch.set_debounce_time(50) while True: switch.loop() # Update the button state if switch.is_pressed(): print("The switch: OFF -> ON") if switch.is_released(): print("The switch: ON -> OFF")

Étapes rapides

Copiez le code ci-dessus et collez-le dans l’éditeur de l’IDE Thonny.
Enregistrez le script sur votre ESP32
Faites passer l’interrupteur de la position ON à OFF à plusieurs reprises.
Vérifiez le message dans le Shell en bas de Thonny.

Shell x

>>> %Run -c $EDITOR_CONTENT

MPY: soft reboot The switch: OFF -> ON The switch: ON -> OFF The switch: OFF -> ON The switch: ON -> OFF

MicroPython (ESP32) • CP2102 USB To UART Bridge Controller @ COM12 ≡
