CAPTEURS/ACTIONNEURS

ESP32 - Bouton - LED

Ce tutoriel vous expliquera comment contrôler une LED avec un ESP32 et un bouton, en utilisant MicroPython. Nous explorerons deux méthodes différentes :

Méthode 1 : La LED correspond à l'état du bouton

La LED s'allumera lorsque le bouton sera enfoncé.
La LED s'éteindra lorsque le bouton sera relâché.

Méthode 2 : La LED change d'état à chaque appui sur le bouton

À chaque fois que le bouton est enfoncé, la LED bascule entre allumée et éteinte.
La LED ne changera pas d'état lorsque le bouton sera relâché.

Pour Méthode 2, nous discuterons de l'importance de l'anti-rebond du bouton. L'anti-rebond empêche les appuis accidentels multiples causés par le rebond des contacts. Nous observerons le comportement de la LED avec et sans anti-rebond dans le code MicroPython.

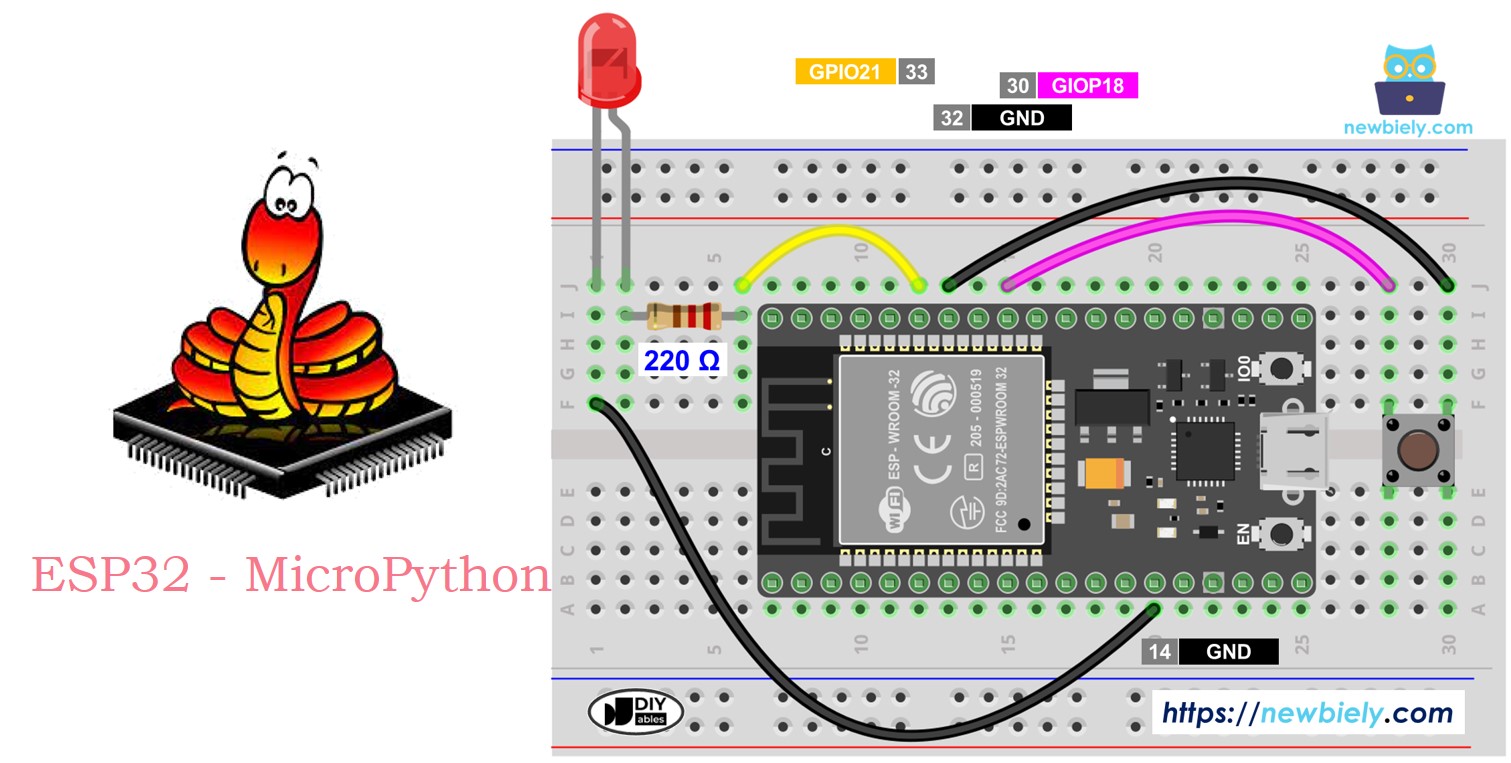

Contrôle d'une LED avec MicroPython sur ESP32

Préparation du matériel

1	×	Module de développement ESP32 ESP-WROOM-32
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	Bouton avec capuchon pour plaque d'essai
1	×	Kit bouton pour plaque d'essai
1	×	Bouton poussoir pour montage sur panneau
1	×	Module bouton poussoir
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	Plaque d'essai
1	×	Fils de connexion
1	×	Recommandé: Carte d'extension à bornier à vis pour ESP32
1	×	Recommandé: Breakout Expansion Board for ESP32
1	×	Recommandé: Répartiteur d'alimentation pour ESP32

Ou vous pouvez acheter les kits suivants:

1	×	Kit de Démarrage DIYables ESP32 (ESP32 inclus)
1	×	Kit de Capteurs DIYables (30 capteurs/écrans)
1	×	Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: Pour simplifier le processus de câblage, nous recommandons d'utiliser le LED Module, qui est livré avec une résistance intégrée.

À propos de la LED et du bouton

Si vous débutez en programmation LED, bouton ou MicroPython pour l'ESP32, je vous recommande de consulter ces tutoriels :

Ces tutoriels vous permettront d'acquérir une compréhension complète des brochages des LED et des boutons, de la manière de connecter ces composants à l'ESP32 et de contrôler efficacement leur comportement à l'aide du code MicroPython.

Diagramme de câblage

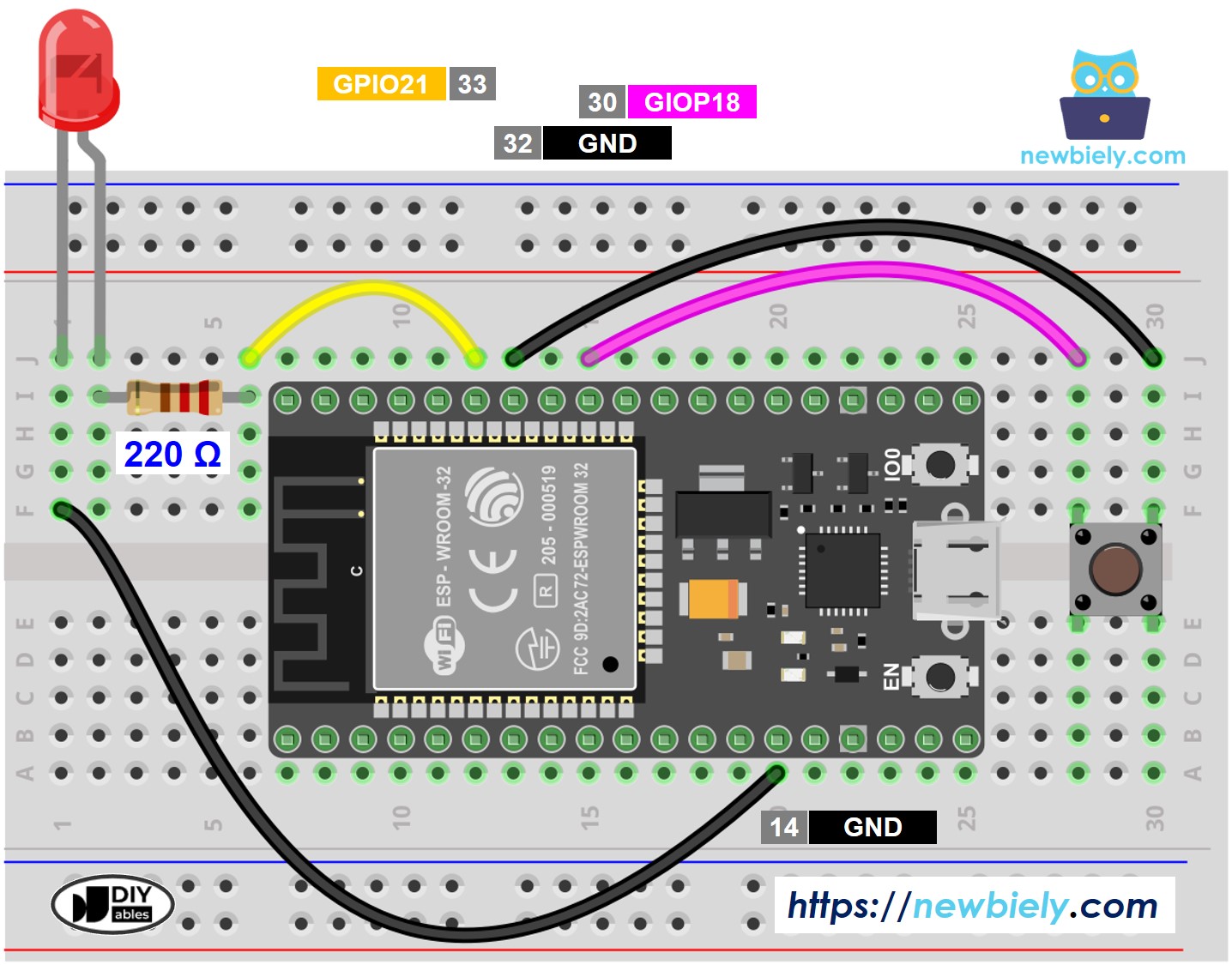

Schéma de câblage ESP32 MicroPython bouton et DEL

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Méthode 1 - La LED suit l'état du bouton

Code MicroPython pour ESP32

/* * Ce code ESP32 MicroPython a été développé par newbiely.fr * Ce code ESP32 MicroPython est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/esp32-micropython/esp32-micropython-button-led */ from machine import Pin import time # Define the pins BUTTON_PIN = 18 # The ESP32 pin GPIO18 connected to the button LED_PIN = 21 # The ESP32 pin GPIO21 connected to the LED # Initialize the pins button = Pin(BUTTON_PIN, Pin.IN, Pin.PULL_UP) # set ESP32 pin to input pull-up mode led = Pin(LED_PIN, Pin.OUT) # set ESP32 pin to output mode while True: button_state = button.value() # read new state if button_state == 0: print("The button is being pressed") led.value(1) # turn on the LED else: print("The button is unpressed") led.value(0) # turn off the LED time.sleep(0.1) # small delay to debounce the button

Étapes rapides

Voici les instructions sur la façon de configurer et d’exécuter votre code MicroPython sur l’ESP32 en utilisant l’IDE Thonny :

Assurez-vous que Thonny IDE est installé sur votre ordinateur.
Confirmez que le firmware MicroPython est chargé sur votre carte ESP32.
Si c'est la première fois que vous utilisez un ESP32 avec MicroPython, consultez le ESP32 - Premiers pas. pour des instructions étape par étape.
Branchez les composants selon le schéma fourni.
Connectez la carte ESP32 à votre ordinateur à l'aide d'un câble USB.
Ouvrez Thonny IDE sur votre ordinateur.
Dans Thonny IDE, allez dans Outils Options.
Sous l'onglet Interpréteur, choisissez MicroPython (ESP32) dans le menu déroulant.
Assurez-vous que le bon port est sélectionné. Thonny IDE le détecte généralement automatiquement, mais vous devrez peut-être le sélectionner manuellement (comme COM12 sur Windows ou /dev/ttyACM0 sur Linux).
Copiez le code MicroPython fourni et collez-le dans l'éditeur de Thonny.
Sauvegardez le code sur votre ESP32 en :

En cliquant sur le bouton Enregistrer ou en appuyant sur Ctrl+S.
Dans la boîte de dialogue de sauvegarde, choisissez périphérique MicroPython.
Nommez le fichier main.py.

Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script.
Appuyez sur le bouton et maintenez-le enfoncé pendant quelques secondes.
Consultez le message dans le Shell en bas de Thonny.
Observez le changement d'état de la LED.

L'état de la LED correspond à l'état du bouton.

Explication du code

Lisez les explications détaillées dans les commentaires du code source pour chaque ligne !

Méthode 2 - La DEL change d'état à chaque appui sur le bouton

Code MicroPython ESP32 - Le bouton bascule la LED sans anti-rebond

/* * Ce code ESP32 MicroPython a été développé par newbiely.fr * Ce code ESP32 MicroPython est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/esp32-micropython/esp32-micropython-button-led */ from machine import Pin import time # Define the pins BUTTON_PIN = 18 # The ESP32 pin GPIO18 connected to the button LED_PIN = 21 # The ESP32 pin GPIO21 connected to the LED # Initialize the pins button = Pin(BUTTON_PIN, Pin.IN, Pin.PULL_UP) # set ESP32 pin to input pull-up mode led = Pin(LED_PIN, Pin.OUT) # set ESP32 pin to output mode # Initialize the states led_state = 0 button_state = button.value() prev_button_state = button_state while True: prev_button_state = button_state # save the last state button_state = button.value() # read new state if prev_button_state == 1 and button_state == 0: print("The button is pressed") # toggle state of LED led_state = not led_state # control LED according to the toggled state led.value(led_state) time.sleep(0.1) # small delay to debounce the button

Étapes rapides

Copiez le code et ouvrez-le dans l'IDE Thonny.
Enregistrez le code sur l'ESP32.
Appuyez et relâchez le bouton à plusieurs reprises.
Observez comment l'état de la LED change.

À chaque fois que vous appuyez sur le bouton, l'état de la LED change une fois.

Explication du code

Vous pouvez trouver l’explication dans les commentaires du code MicroPython ESP32 ci-dessus.

Dans le code, led_state = not led_state fait la même chose que ce code :

if led_state == 1: # si la LED est actuellement allumée led_state = 0 # l'éteindre else: # si la LED est actuellement éteinte led_state = 1 # l'allumer
