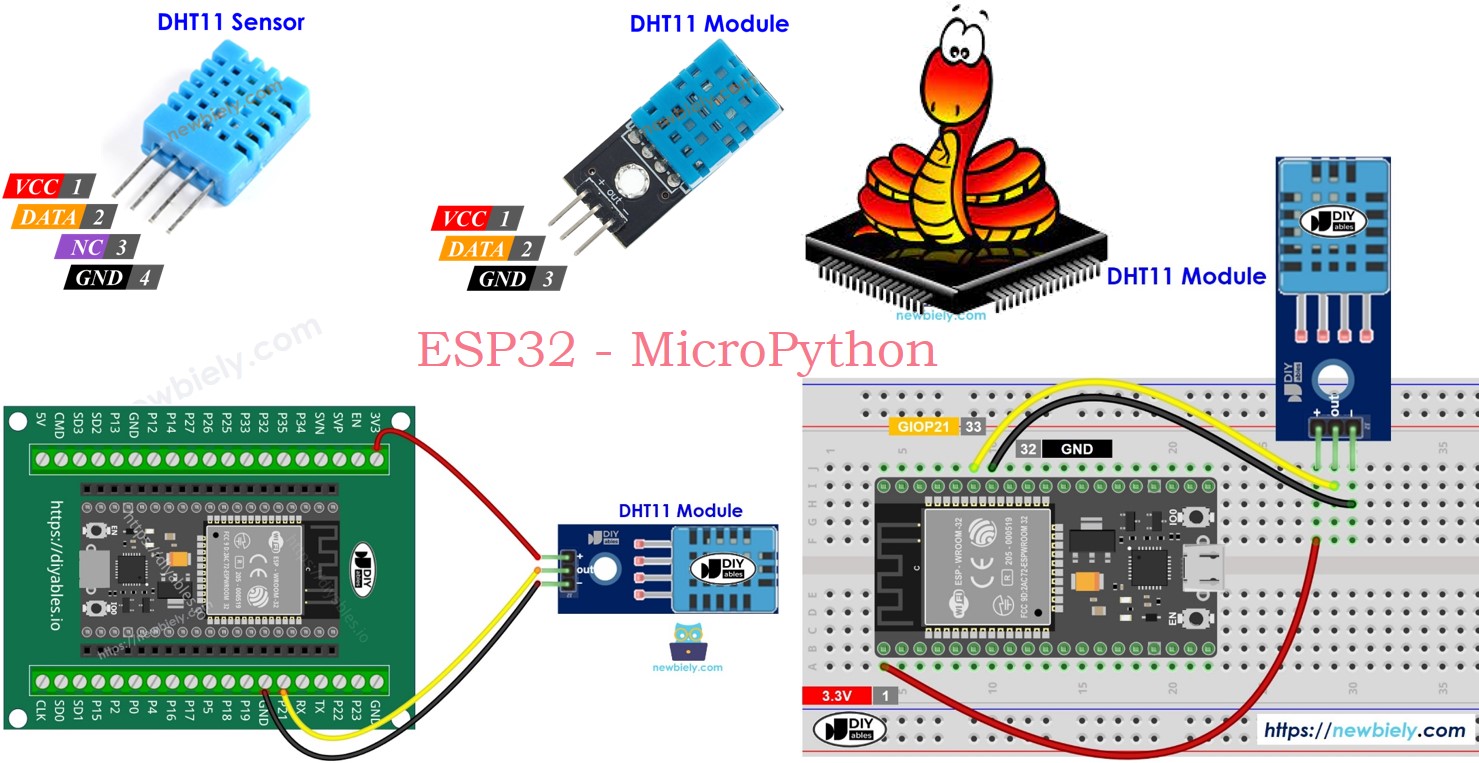

ESP32 - capteur de température et d'humidité DHT11
Ce tutoriel vous explique comment utiliser le capteur de température et d'humidité DHT11 avec l'ESP32 et MicroPython. En détail, nous apprendrons :
- Comment connecter le capteur et le module DHT11 à l'ESP32.
- Comment écrire du code MicroPython pour l'ESP32 afin de lire les données de température et d'humidité du capteur et du module DHT11.
Préparation du matériel
Ou vous pouvez acheter les kits suivants:
| 1 | × | Kit de Démarrage DIYables ESP32 (ESP32 inclus) | |
| 1 | × | Kit de Capteurs DIYables (30 capteurs/écrans) | |
| 1 | × | Kit de Capteurs DIYables (18 capteurs/écrans) |
À propos du capteur de température et d'humidité DHT11
| DHT11 | |
|---|---|
| Operating Voltage | 3 to 5V |
| Temperature Range | 0°C to 50°C |
| Temperature Accuracy | ± 2°C |
| Humidity Range | 20% to 80% |
| Humidity Accuracy | 5% |
| Reading Rate | 1Hz (once every second) |
Schéma de brochage
Il existe deux versions du DHT11 : un capteur et un module.
Le capteur DHT11 est équipé de quatre broches.
- Broche GND : connectez-la à la masse (0 volt)
- Broche VCC : connectez-la à VCC (5 volts ou 3,3 volts)
- Broche DATA : utilisée pour l'envoi et la réception d'informations entre le capteur et l'ESP32
- Broche NC : non utilisée, vous pouvez l'ignorer
Le module DHT11 est équipé de trois broches.
- Broche GND : connectez à GND (0 volts).
- Broche VCC : connectez à VCC (5 volts ou 3,3 volts).
- Broche DATA : utilisée pour la communication entre le capteur et l'ESP32.
Certains fabricants proposent le capteur DHT11 sous forme de module avec trois broches nommées : GND, VCC et DATA (ou parfois comme -, + et OUT).
Diagramme de câblage

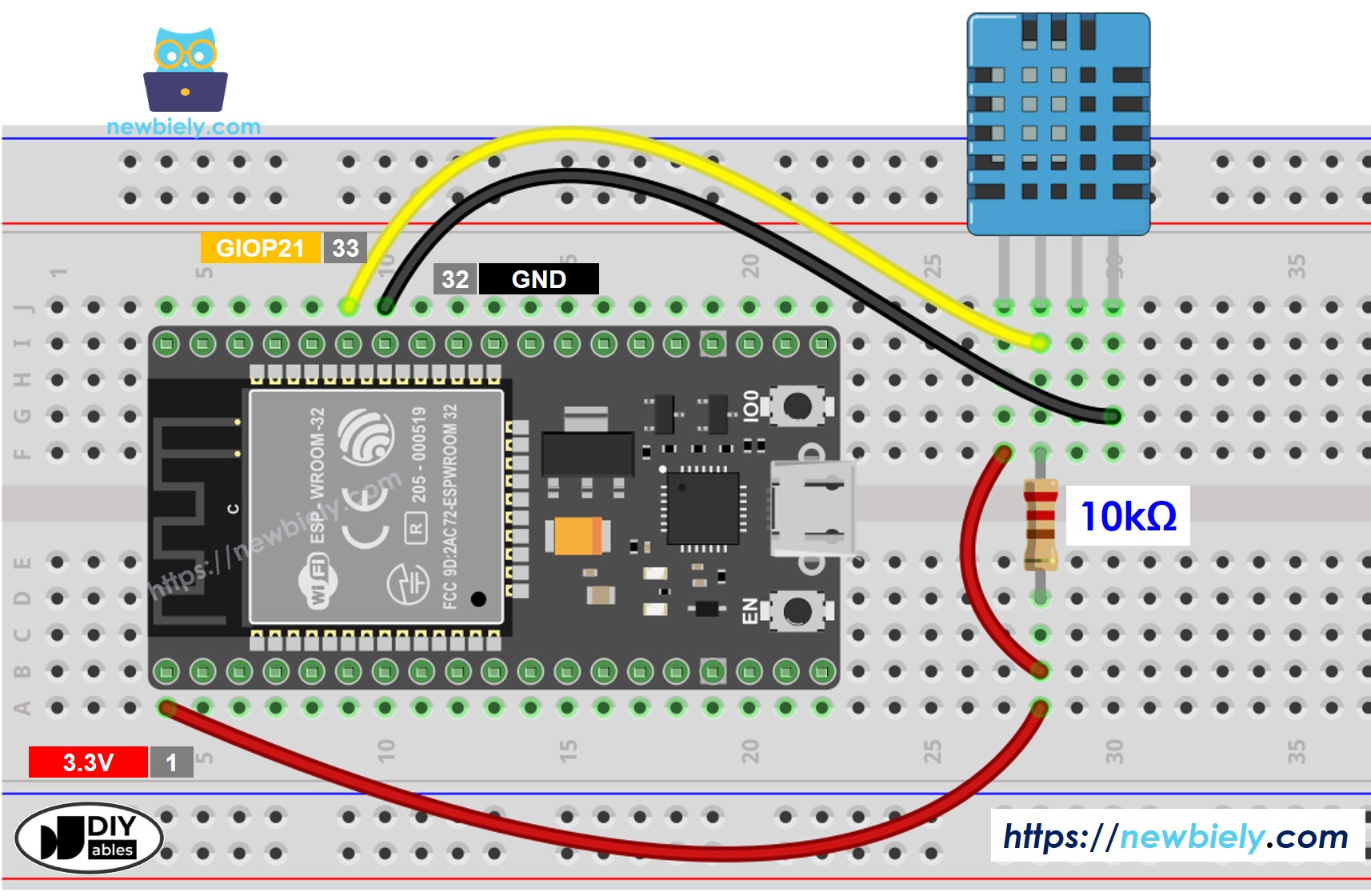

ESP32 - Schéma de câblage du capteur DHT11
Pour connecter le capteur DHT11 à l'ESP32, utilisez une résistance allant de 5 kΩ à 10 kΩ. Cette résistance maintient la ligne de données à l'état haut, assurant une bonne communication entre le capteur et l'ESP32. Dans ce cas, nous devons utiliser une breadboard.
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

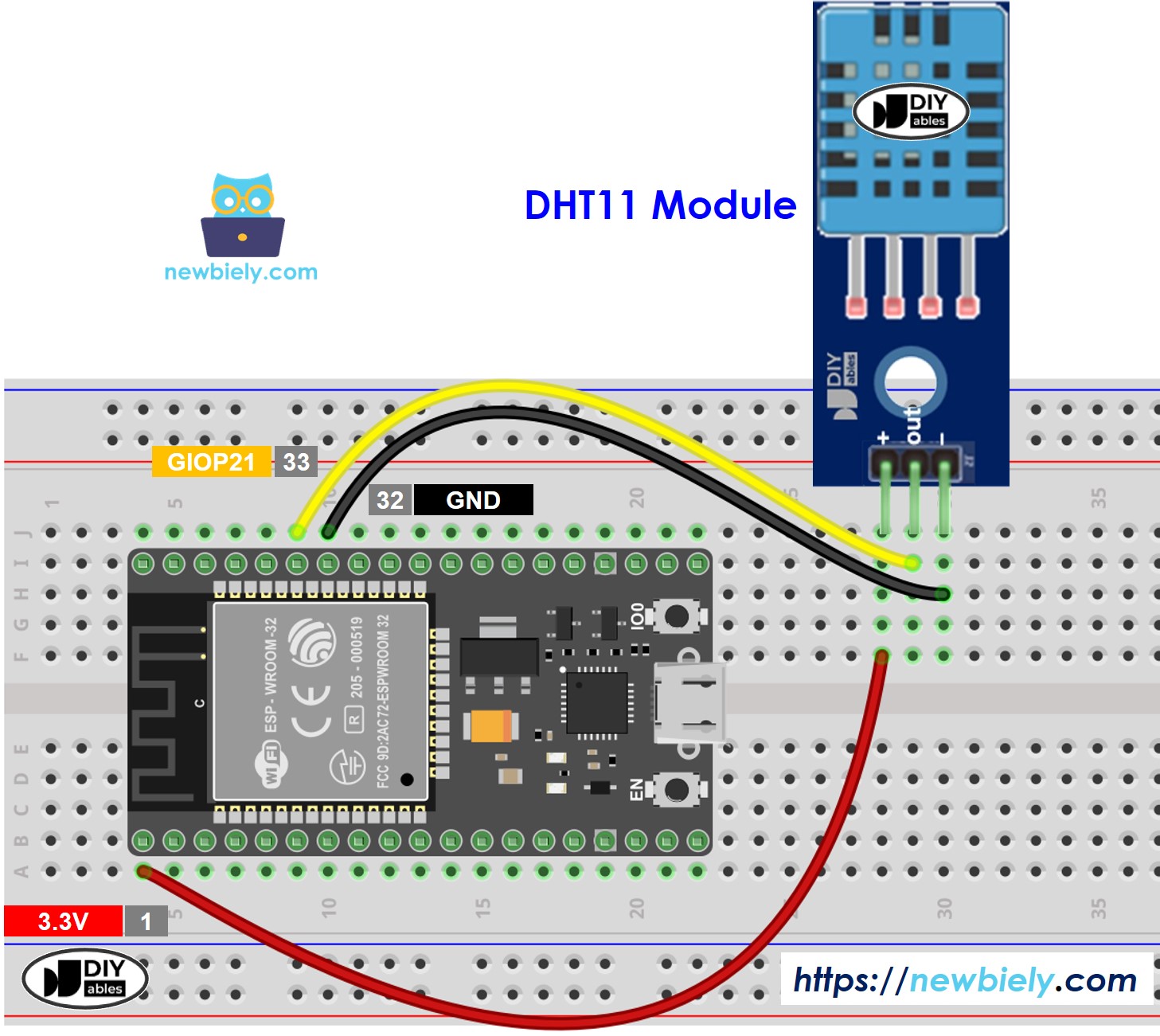

ESP32 - Schéma de câblage du module DHT11
La plupart des modules DHT11 intègrent déjà une résistance, vous n'avez donc pas besoin d'en ajouter une autre. Cela simplifie le processus de câblage ou de soudage.
- Comment connecter l'ESP32 et le module DHT11 de température et d'humidité en utilisant breadboard
Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

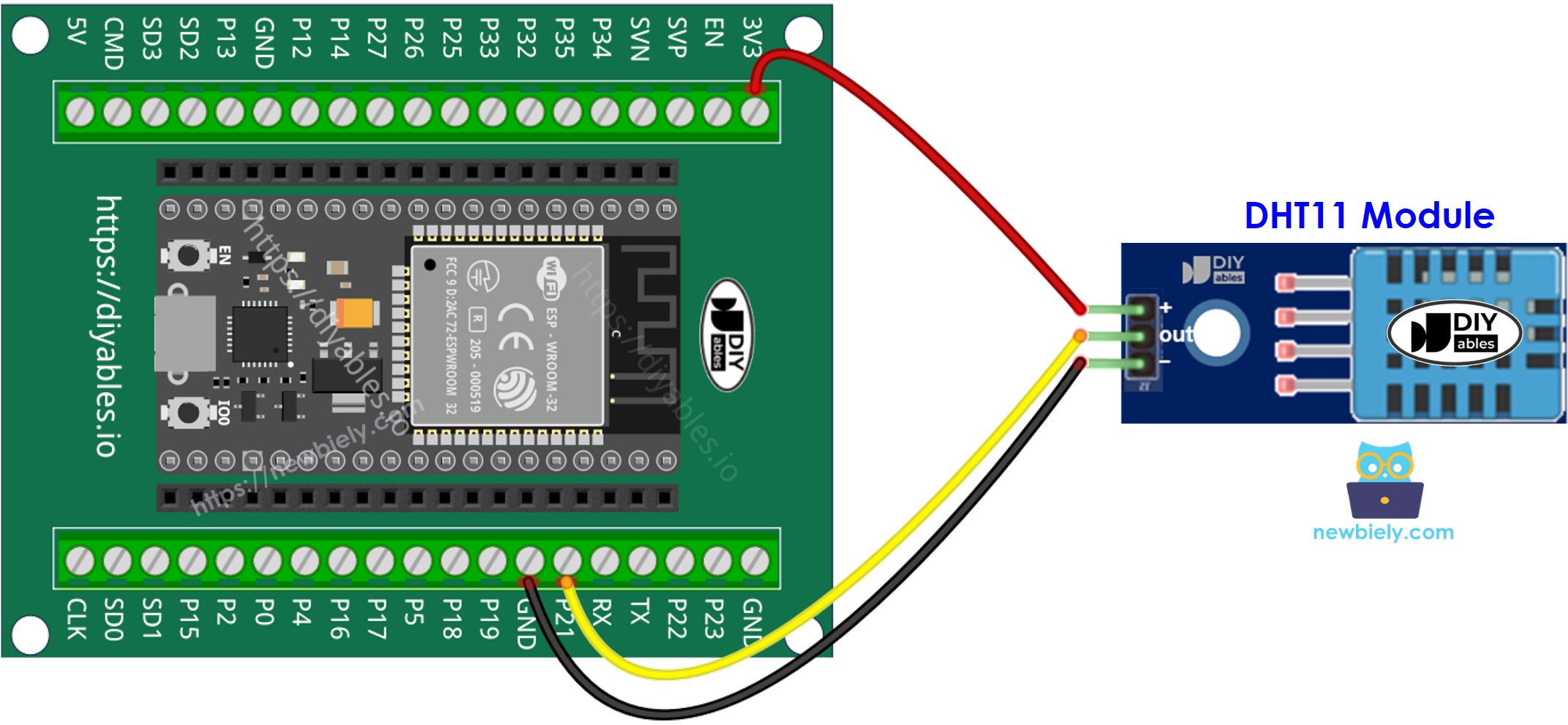

- Comment connecter l’ESP32 et le capteur de température et d’humidité DHT11 à l’aide d’une carte d’extension à bornes à vis
Code MicroPython pour ESP32 - DHT11
Étapes rapides
Voici des instructions sur la façon de configurer et d’exécuter votre code MicroPython sur l’ESP32 en utilisant l’IDE Thonny :
- Assurez-vous que l'IDE Thonny est installé sur votre ordinateur.
- Assurez-vous que le firmware MicroPython est chargé sur la carte ESP32.
- Si c'est la première fois que vous utilisez un ESP32 avec MicroPython, consultez le guide ESP32 MicroPython Getting Started (BASE_URL/tutorials/esp32-micropython/esp32-micropython-getting-started) pour des instructions étape par étape.
- Connectez le capteur/module DHT11 à la carte ESP32 selon le schéma fourni.
- Connectez la carte ESP32 à votre ordinateur avec un câble USB.
- Ouvrez l'IDE Thonny sur votre ordinateur.
- Dans l'IDE Thonny, allez dans Outils Options.
- Sous l'onglet Interpréteur, choisissez MicroPython (ESP32) dans le menu déroulant.
- Assurez-vous que le port correct est sélectionné. Thonny IDE le détecte généralement automatiquement, mais vous devrez peut-être le sélectionner manuellement (comme COM12 sous Windows ou /dev/ttyACM0 sous Linux).
- Copiez le code MicroPython fourni et collez-le dans l'éditeur de Thonny.
- Enregistrez le code sur votre ESP32 en:
- En cliquant sur le bouton Enregistrer ou en appuyant sur Ctrl+S.
- Dans la boîte de dialogue d'enregistrement, choisissez périphérique MicroPython.
- Nommez le fichier main.py.
- Cliquez sur le bouton vert Exécuter (ou appuyez sur F5) pour exécuter le script.
- Ajustez la température près du capteur DHT11 pour qu'elle soit plus chaude ou plus froide.
- Consultez le message dans le Shell en bas de Thonny.
