ESP32 C3 Super Mini - Capteur de Vibration SW-420

Le module capteur de vibration SW-420 réveille votre ESP32 C3 Super Mini dès que quelque chose le secoue, le heurte ou le cogne, ce qui en fait un élément pratique pour les alarmes anti-choc, les compteurs d'impacts et les moniteurs d'expédition. Ce tutoriel explique comment connecter un module SW-420 à votre carte et comment écrire le sketch qui réagit aux événements de vibration.

Dans ce tutoriel, vous apprendrez :

Ce qu'est le module capteur de vibration SW-420 et comment il détecte les chocs
Comment connecter un module SW-420 à l'ESP32 C3 Super Mini
Comment programmer l'ESP32 C3 Super Mini pour capter les événements de vibration
Comment interpréter la sortie numérique du SW-420

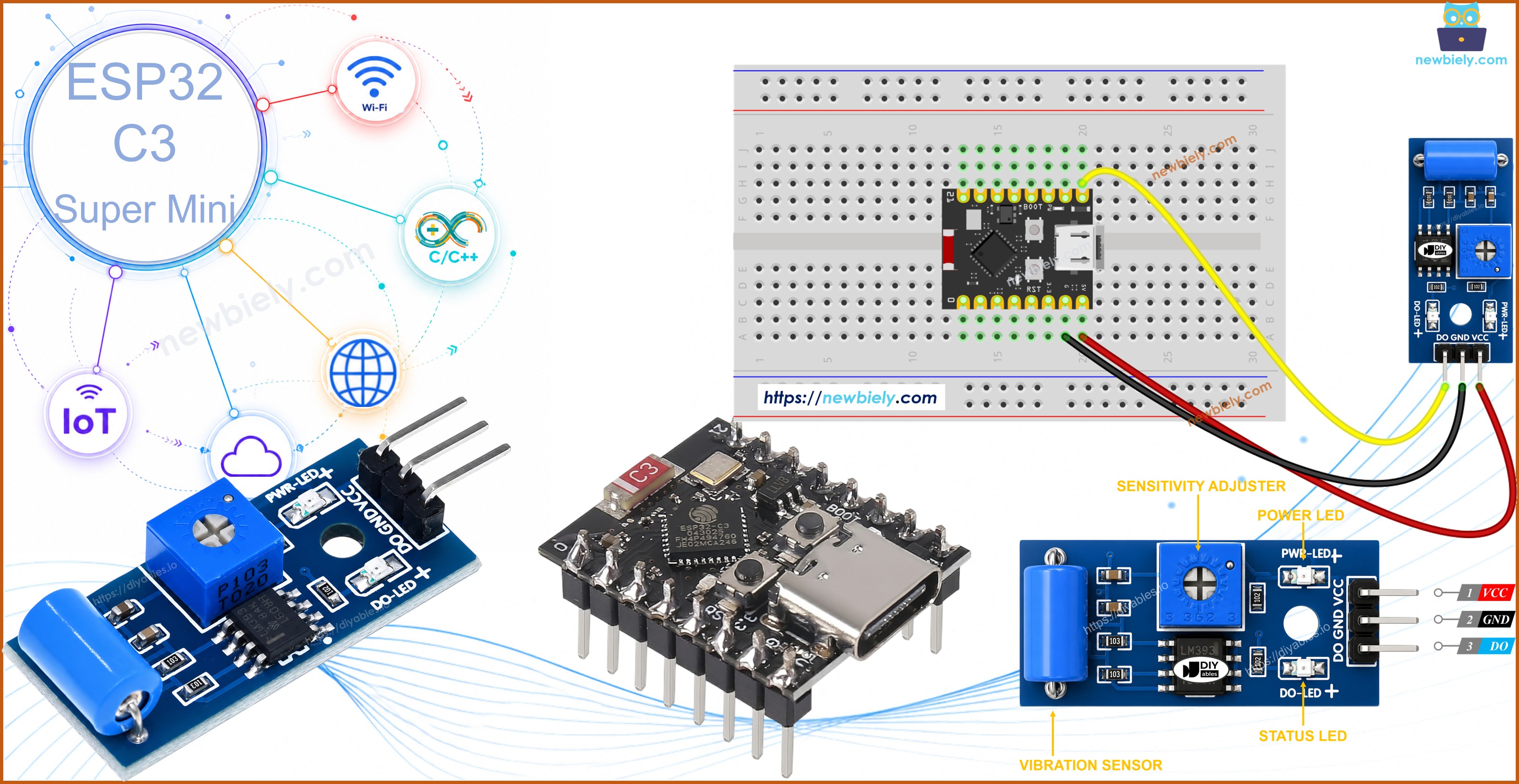

Capteur de vibration SW-420 ESP32 C3 Super Mini

Une fois le sketch de base en marche, vous pouvez l'étendre pour faire sonner un buzzer, envoyer une notification ou enregistrer chaque choc détecté par votre projet.

Matériel Requis

1	×	ESP32 C3 Super Mini
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	SW-420 Vibration Sensor Module
1	×	Plaque d'essai
1	×	Fils de connexion
1	×	Optionnel: 5V Power Adapter

Ou vous pouvez acheter les kits suivants:

Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À Propos du Capteur de Vibration SW-420

Le SW-420 est un module de détection de chocs construit autour d'un petit interrupteur à vibration à ressort. À l'intérieur du module, le ressort se trouve près d'un contact métallique ; tout coup ou secousse le perturbe brièvement, et le comparateur LM393 intégré transforme cette perturbation en une impulsion numérique propre que votre ESP32 C3 Super Mini peut lire directement.

Caractéristiques principales :

Comparateur LM393 intégré pour un signal numérique propre et sans rebond
Seuil de déclenchement réglable via un potentiomètre intégré
Fonctionne sans problème de 3,3V à 5V, ce qui correspond au niveau logique de l'ESP32 C3 Super Mini
Des LED intégrées indiquent d'un coup d'œil l'état de l'alimentation et du déclenchement
Aucune bibliothèque requise — juste quelques appels GPIO

Brochage du Capteur de Vibration SW-420

Le câblage est simple car le module ne possède que trois broches.

Broche VCC : À connecter à l'alimentation (3,3V à 5V)
Broche GND : À connecter à la masse (0V)
Broche DO : Broche de sortie numérique - reste à LOW au repos, passe à HIGH lorsqu'une vibration ou un choc est détecté - à connecter à une broche d'entrée numérique de l'ESP32 C3 Super Mini

image source: diyables.io

Caractéristiques supplémentaires :

La LED d'alimentation reste allumée tant que la carte est alimentée
La LED de déclenchement clignote brièvement chaque fois que la broche DO passe à HIGH

Comment Ça Fonctionne

Un petit potentiomètre de réglage intégré définit la force qu'un coup doit avoir avant que le comparateur ne bascule sa sortie, ce qui vous permet de régler le module pour des tapotements très légers jusqu'à des impacts forts.

Comportement de la sortie numérique :

Au repos, pas de vibration → la broche DO reste à LOW
Un coup, une secousse ou un choc perturbe l'interrupteur interne → la broche DO passe à HIGH
Tournez le potentiomètre intégré dans le sens horaire ou antihoraire → augmente ou diminue le seuil de sensibilité

Schéma de Câblage

Connectez le module SW-420 à votre ESP32 C3 Super Mini comme indiqué ci-dessous.

Remarques importantes :

Remarque : Coupez l'alimentation de la carte avant de connecter ou de déconnecter des fils
Remarque : Seulement trois fils sont nécessaires — VCC, GND et DO
Remarque : Aucune résistance de pull-up n'est nécessaire ; le comparateur du module pilote déjà la ligne DO

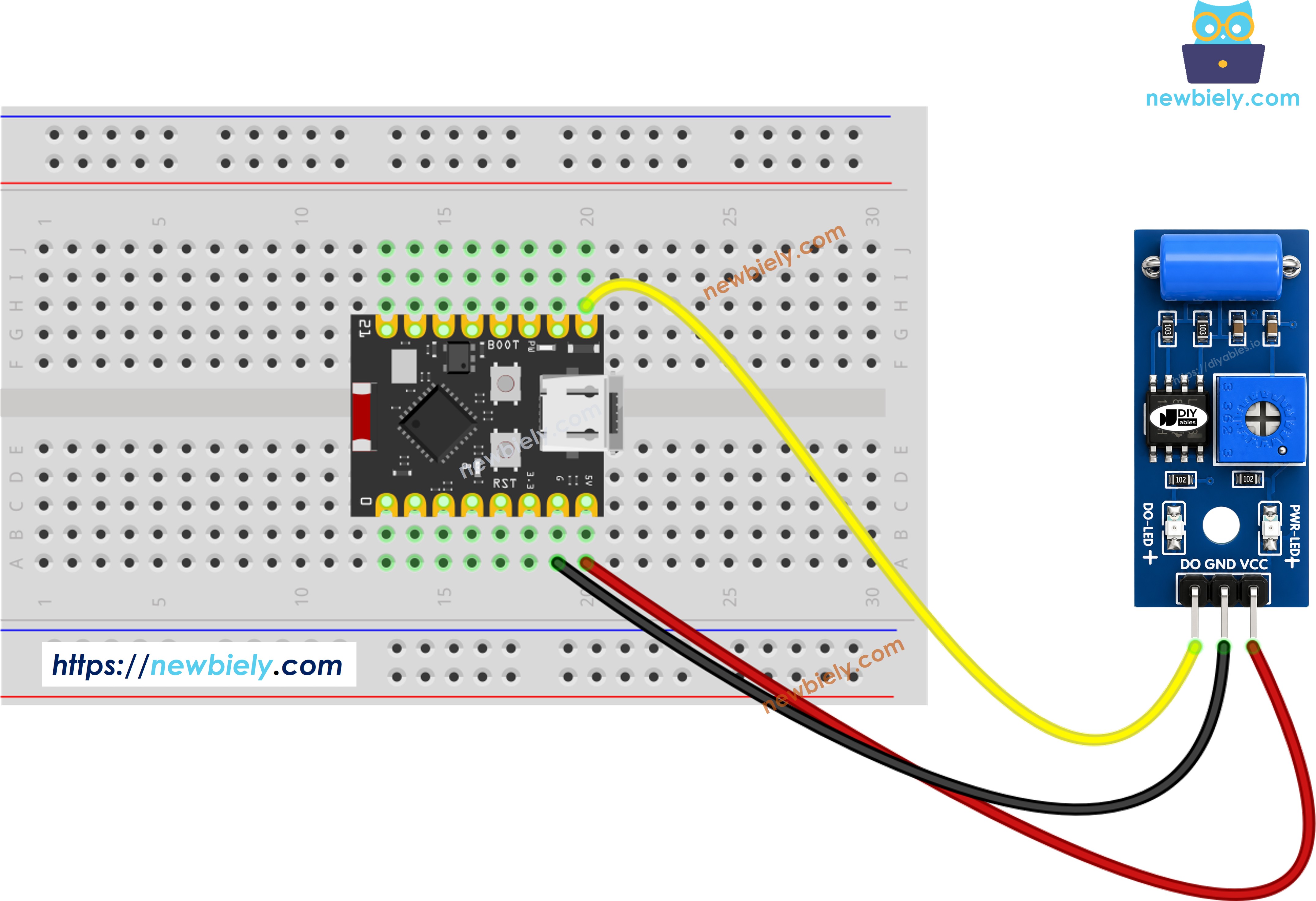

Schéma de Câblage ESP32 C3 Super Mini Capteur de Vibration SW-420

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Broche du Capteur de Vibration SW-420	Broche de l'ESP32 C3 Super Mini
VCC	3,3V ou 5V
GND	GND
DO	D3 (GPIO3)

Comment Programmer pour le Capteur de Vibration SW-420

La lecture du module SW-420 ne nécessite qu'une broche d'entrée numérique et une comparaison avec son état précédent.

Ce que fait le code :

Configure la broche de l'ESP32 C3 Super Mini connectée à DO en entrée numérique
Lit la broche à chaque itération de la boucle
Compare la nouvelle lecture avec la précédente pour repérer un changement
Affiche un message sur le Moniteur Série dès que la vibration commence ou s'arrête

Étape 1 - Initialiser la broche :

pinMode(D3, INPUT);

Étape 2 - Lire l'état du capteur :

int vibrationState = digitalRead(D3);

Code ESP32 C3 Super Mini - Détecter la vibration

/* * Ce code ESP32 C3 Super Mini a été développé par newbiely.fr * Ce code ESP32 C3 Super Mini est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/esp32-c3/esp32-c3-super-mini-sw-420-vibration-sensor */ #define SENSOR_PIN 3 // The ESP32 C3 SuperMini pin 3 connected to the DO pin of the SW-420 vibration sensor int prev_vibration_state = LOW; // The previous state from the input pin (LOW = idle, at rest) int vibration_state; // The current reading from the input pin void setup() { // Initialize the Serial to communicate with the Serial Monitor. Serial.begin(115200); // initialize the ESP32's pin as an input pinMode(SENSOR_PIN, INPUT); } void loop() { // read the state of the ESP32's input pin vibration_state = digitalRead(SENSOR_PIN); if (prev_vibration_state == LOW && vibration_state == HIGH) Serial.println("The vibration has been detected"); else if (prev_vibration_state == HIGH && vibration_state == LOW) Serial.println("The vibration has stopped"); // save the the last state prev_vibration_state = vibration_state; }

Étapes Rapides

Nouveau avec l'ESP32 C3 Mini ? Suivez d'abord notre tutoriel ESP32 C3 Super Mini - Premiers pas pour configurer votre environnement de développement.
Vérifiez le câblage : Comparez chaque connexion avec le schéma de câblage ci-dessus
Copiez le code : Copiez le sketch fourni dans Arduino IDE
Sélectionnez votre carte : Choisissez ESP32 C3 Super Mini dans le menu des cartes
Téléversez le code : Cliquez sur Téléverser pour flasher le sketch sur votre ESP32 C3 Super Mini
Ouvrez le Moniteur Série : Réglez le débit en bauds sur 115200
Testez le capteur : Tapotez ou secouez doucement le module SW-420
Observez la sortie : Surveillez les messages de vibration dans le Moniteur Série

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'ESP32C3 Dev Module' on 'COM15')

New Line

9600 baud

09:41:02.118 - The vibration has been detected 09:41:02.436 - The vibration has stopped 09:41:07.902 - The vibration has been detected 09:41:08.510 - The vibration has stopped 09:41:15.271 - The vibration has been detected 09:41:16.049 - The vibration has stopped

Ln 11, Col 1

ESP32C3 Dev Module on COM15

À partir de là, vous pouvez ajouter un buzzer, faire clignoter une LED intégrée ou envoyer une alerte via WiFi chaque fois qu'un choc se produit. Consultez les idées et les défis ci-dessous pour vous inspirer.

Idées d'Applications et de Projets

Utilisez votre ESP32 C3 Super Mini et votre module SW-420 dans des projets qui réagissent aux chocs et aux mouvements.

Construisez une alarme déclenchée par les vibrations qui fait sonner un buzzer lorsque quelqu'un heurte une porte ou une fenêtre
Enregistrez chaque choc subi par un colis pendant le transport pour repérer les manipulations brutales lors de l'expédition
Surveillez une machine à laver ou un moteur pour détecter des vibrations anormales signalant un déséquilibre
Transformez les coups frappés à une porte en déclencheur de sonnette ou en signal de réveil pour une serrure connectée
Construisez un simple compteur d'impacts qui compte combien de fois un objet a été frappé

Tutoriel Vidéo

Regardez la vidéo ci-dessous pour un guide visuel de ce projet.

Mettez-vous au Défi

Allez plus loin avec votre projet ESP32 C3 Super Mini SW-420 grâce à ces défis.

Facile : Allumez une LED pendant deux secondes chaque fois qu'une vibration est détectée
Facile : Affichez un total cumulé des événements de vibration au lieu de simples messages marche/arrêt
Moyen : Ajoutez une temporisation anti-rebond pour qu'un seul coup ne soit pas compté comme plusieurs événements
Moyen : Combinez le capteur avec un buzzer pour construire une simple alarme anti-choc
Avancé : Enregistrez les chocs horodatés sur une carte SD ou envoyez-les via WiFi à un serveur

Dépannage

Si votre ESP32 C3 Super Mini ne capte pas correctement les événements de vibration, effectuez les vérifications suivantes.

Problèmes courants et solutions :

Réglez le potentiomètre : Trop sensible ou pas assez sensible — tournez le potentiomètre de réglage intégré pour ajuster le seuil de déclenchement
Isolez les vibrations ambiantes : Montez le module loin des moteurs, ventilateurs ou surfaces qui vibrent d'elles-mêmes pour éviter des faux déclenchements constants
Vérifiez le câblage : Confirmez que VCC, GND et DO correspondent au schéma de câblage — une connexion DO desserrée se lit comme un LOW constant
Vérifiez l'alimentation : Une alimentation instable peut faire osciller le comparateur ou lui faire manquer de vrais événements
Surveillez la LED de déclenchement : Elle doit clignoter chaque fois que DO passe à HIGH — si elle ne s'allume jamais lors d'un coup fort, revérifiez le réglage de sensibilité
