ESP32 C3 Super Mini - Capteur d'Humidité du Sol

Apprenez à interfacer un capteur d'humidité du sol avec votre ESP32 C3 Super Mini pour surveiller les niveaux d'eau du sol dans vos projets de plantes. Ce guide convivial pour les débutants couvre le câblage, l'étalonnage et la lecture des données du capteur.

Dans ce tutoriel, vous apprendrez:

Ce que sont les capteurs d'humidité capacitifs et résistifs et comment ils diffèrent
Comment câbler un capteur d'humidité du sol capacitif à ESP32 C3 Super Mini
Comment lire les valeurs d'humidité analogiques du capteur
Comment étalonner le capteur pour une détection précise humide/sec
Comment déterminer si le sol est humide ou sec à l'aide de valeurs de seuil

ESP32 C3 Super Mini - Capteur d'Humidité du Sol

Matériel Requis

1	×	ESP32 C3 Super Mini
1	×	Câble USB Type-A vers Type-C (pour PC USB-A)
1	×	Câble USB Type-C vers Type-C (pour PC USB-C)
1	×	Capteur d'humidité du sol capacitif
1	×	Plaque d'essai
1	×	Fils de connexion
1	×	Optionnel: Connecteur d'alimentation DC

Ou vous pouvez acheter les kits suivants:

Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

Note d'achat: De nombreux capteurs d'humidité du sol capacitifs sur le marché sont de faible qualité, quelle que soit la version. Nous recommandons vivement d'acheter le capteur avec puce TLC555I de la marque DIYables en utilisant le lien ci-dessus. Nous l'avons testé et il a bien fonctionné.

À Propos du Capteur d'Humidité du Sol

Les capteurs d'humidité du sol mesurent la teneur en eau du sol en produisant un signal de tension analogique.

capacitive moisture sensor vs resistive moisture sensor

Deux Types de Capteurs d'Humidité du Sol:

Capteur d'Humidité Résistif: Utilise le courant électrique entre deux sondes pour mesurer la résistance
Capteur d'Humidité Capacitif: Mesure l'humidité du sol par les changements de capacité sans électrodes exposées

Pourquoi Nous Recommandons les Capteurs Capacitifs:

Durée de vie plus longue - pas de problèmes de corrosion
Pas d'électrodes exposées qui se dégradent avec le temps
Lectures plus précises à long terme
Meilleur pour les installations permanentes

Problèmes du Capteur Résistif:

Corrosion électrochimique due au flux de courant entre les sondes
Précision réduite au fil du temps
Nécessite un remplacement fréquent

resistive soil moisture sensor corrosion

Remarque: Le reste de ce tutoriel sur le capteur d'humidité du sol ESP32 C3 Super Mini se concentre sur le type capacitif pour la fiabilité.

Brochage du Capteur d'Humidité du Sol Capacitif

Le capteur d'humidité du sol capacitif dispose d'une interface simple à trois broches pour une connexion facile à votre ESP32 C3 Super Mini.

GND: Connexion à la masse - connectez à GND (0V)
VCC: Alimentation - connectez à 5V ou 3.3V
AOUT: Broche de sortie analogique - produit une tension inversement proportionnelle au niveau d'humidité (humidité plus élevée = tension plus faible)

Comment Fonctionne le Capteur d'Humidité Capacitif

Teneur en eau plus élevée dans le sol = tension plus faible sur la broche AOUT
Sol plus sec = tension plus élevée sur la broche AOUT
ESP32 C3 Super Mini lit la tension analogique pour déterminer le niveau d'humidité
Aucun contact direct avec le sol empêche la corrosion

Schéma de Câblage

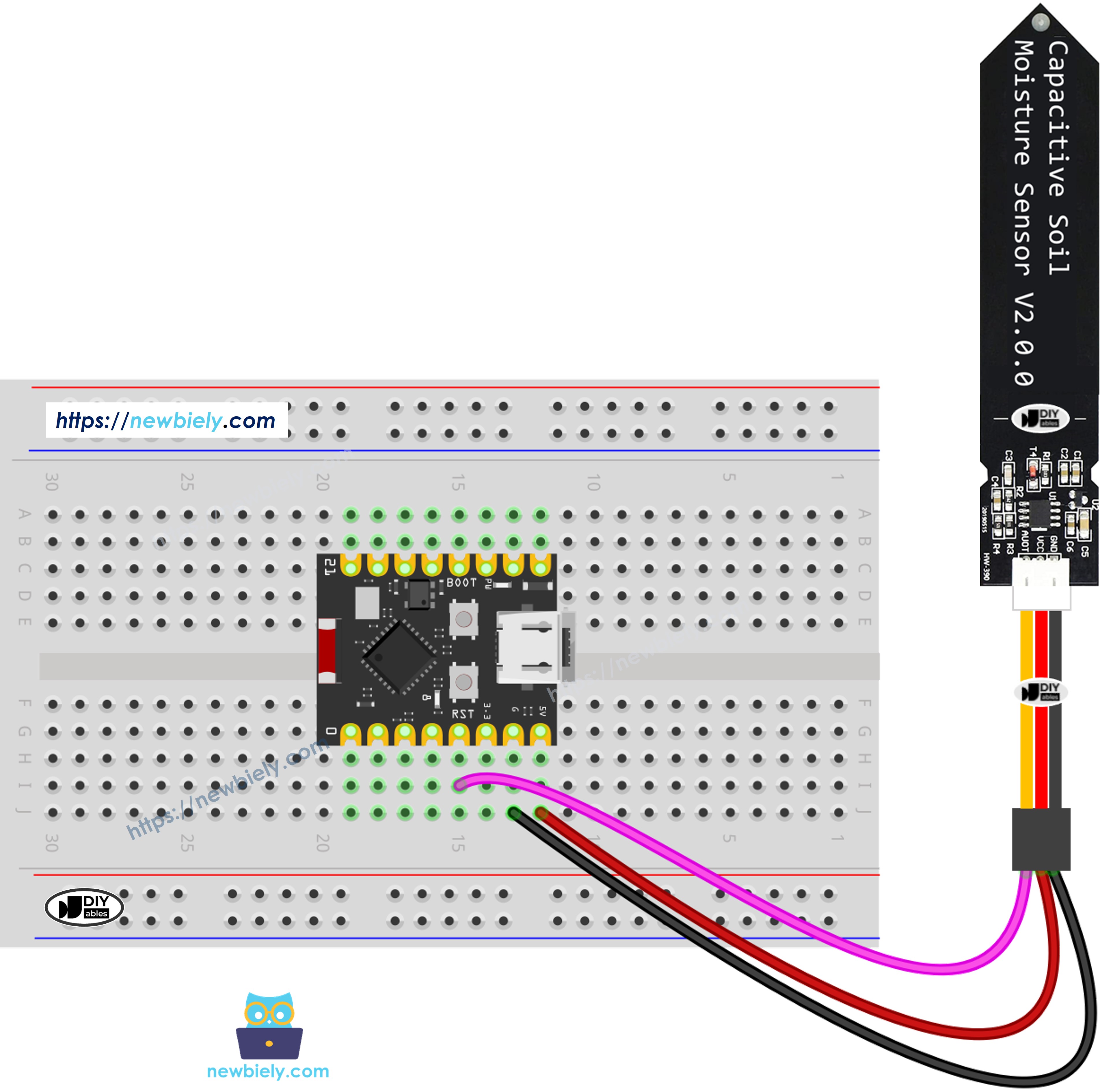

Connectez votre capteur d'humidité du sol capacitif à l'ESP32 C3 Super Mini en suivant ce schéma de câblage simple.

ESP32 C3 Super Mini soil moisture sensor wiring diagram

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Broche du Capteur d'Humidité	Broche ESP32 C3 Super Mini
GND	GND
VCC	3.3V
AOUT	A4 (GPIO4 / ADC1_CH4)

Remarques Importantes de Sécurité:

Gardez la carte de circuit (partie supérieure du capteur) au-dessus du niveau du sol/eau
Immergez uniquement la portion de sonde du capteur
Utilisez de l'eau salée pour les tests, pas de l'eau pure (l'eau pure ne conduit pas l'électricité)

Code ESP32 C3 Super Mini - Lecture des Valeurs d'Humidité

Ce code lit les valeurs analogiques du capteur d'humidité du sol capacitif et les affiche sur le moniteur série.

Ce que le code fait:

Configure GPIO4 comme entrée analogique pour le capteur d'humidité
Lit la tension analogique du capteur toutes les 500 ms
Convertit les lectures en valeurs d'humidité
Affiche les valeurs sur le moniteur série pour étalonnage

/* * Ce code ESP32 C3 Super Mini a été développé par newbiely.fr * Ce code ESP32 C3 Super Mini est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/esp32-c3/esp32-c3-super-mini-soil-moisture-sensor */ #define AOUT_PIN A4 // The ESP32 C3 SuperMini pin A4 that connects to AOUT pin of moisture sensor void setup() { Serial.begin(115200); // set the ADC attenuation to 11 dB (up to ~3.3V input) analogSetAttenuation(ADC_11db); } void loop() { int value = analogRead(AOUT_PIN); // read the analog value from sensor Serial.print("Moisture value: "); Serial.println(value); delay(500); }

Étapes Rapides

Nouveau sur ESP32 C3 Mini? Complétez d'abord notre tutoriel ESP32 C3 Super Mini - Premiers pas pour configurer votre environnement de développement.
Copiez le code: Collez le code ci-dessus dans Arduino IDE
Téléchargez: Cliquez sur le bouton Télécharger pour programmer votre ESP32 C3 Super Mini
Connectez le capteur: Câblez le capteur d'humidité selon le schéma ci-dessus
Testez le capteur: Enterrez la sonde dans le sol et ajoutez lentement de l'eau, ou immergez dans de l'eau salée
Ouvrez le Moniteur Série: Définissez la vitesse en bauds à 115200 pour afficher les lectures
Observez les valeurs: Regardez comment les valeurs diminuent à mesure que l'humidité augmente
Enregistrez les lectures: Notez les valeurs sèches et humides pour l'étalonnage
Conseil Pro: Utilisez un type de sol cohérent lors de l'étalonnage pour les valeurs de seuil les plus précises dans votre projet.

Sortie du Moniteur Série

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'ESP32C3 Dev Module' on 'COM15')

New Line

9600 baud

Moisture value: 2230 Moisture value: 2223 Moisture value: 2255 Moisture value: 2279 Moisture value: 2313 Moisture value: 2350 Moisture value: 2383 Moisture value: 2395 Moisture value: 1260 Moisture value: 1325 Moisture value: 1271 Moisture value: 1261 Moisture value: 1254 Moisture value: 1261 Moisture value: 1264 Moisture value: 1360 Moisture value: 1258 Moisture value: 1263 Moisture value: 1266 Moisture value: 1258 Moisture value: 1239 Moisture value: 1264 Moisture value: 1307 Moisture value: 1488 Moisture value: 1647 Moisture value: 1746 Moisture value: 1846

Ln 11, Col 1

ESP32C3 Dev Module on COM15

※ Note:

N'utilisez pas d'eau pure pour les tests car elle ne conduit pas l'électricité, donc elle ne va pas affecter les lectures du capteur.
Les lectures du capteur ne baissent jamais à zéro. Il est normal que les valeurs se situent entre 3100 et 2600, bien que cela puisse changer en raison de facteurs tels que la profondeur de placement du capteur, la composition du sol ou de l'eau et la tension d'alimentation.
Évitez d'enterrer la partie du circuit (située au-dessus du capteur) dans le sol ou l'eau, car cela pourrait éventuellement endommager le capteur.

Étalonnage du Capteur d'Humidité du Sol Capacitif

Le capteur d'humidité produit des valeurs relatives qui varient en fonction du type de sol, de la salinité de l'eau et de la profondeur du capteur, donc l'étalonnage est essentiel pour une détection précise humide/sec.

Pourquoi l'Étalonnage est Nécessaire:

Les différents types de sol donnent des lectures différentes
La composition de l'eau affecte la conductivité
La profondeur du capteur change les valeurs mesurées
Chaque projet a besoin d'un seuil personnalisé

Comment Étalonner Votre Capteur d'Humidité:

Téléchargez le code: Exécutez le premier exemple de code sur votre ESP32 C3 Super Mini
Préparez le sol: Placez le capteur dans le sol réel que vous allez surveiller
Commencez par sec: Commencez avec un sol complètement sec et notez la lecture
Ajoutez de l'eau lentement: Irriguez progressivement tout en regardant le moniteur série
Trouvez le point de transition: Identifiez quand le sol change de sec à mouillé
Enregistrez le seuil: Notez la valeur à la transition sec-mouillé
Testez les deux extrêmes: Notez les valeurs pour un sol complètement sec et saturé
Calculez le milieu: Votre seuil est généralement entre les valeurs sèches et humides

Résultats d'Étalonnage Typiques:

Sol sec: 2200-2500 (varie selon les conditions)
Sol mouillé: 1200-1500 (varie selon les conditions)
Seuil recommandé: point médian entre vos lectures sèches et humides

Déterminez si le Sol est Mouillé ou Sec

Après étalonnage, utilisez ce code pour déterminer si votre sol a besoin d'eau en fonction de la valeur de seuil que vous avez enregistrée.

Ce que ce code amélioré fait:

Compare les lectures du capteur par rapport à votre seuil étalonné
Affiche le statut "WET" ou "DRY" sur le moniteur série
Affiche la valeur d'humidité réelle pour référence
Facilite les décisions d'arrosage automatisées

/* * Ce code ESP32 C3 Super Mini a été développé par newbiely.fr * Ce code ESP32 C3 Super Mini est mis à disposition du public sans aucune restriction. * Pour des instructions complètes et des schémas de câblage, veuillez visiter: * https://newbiely.fr/tutorials/esp32-c3/esp32-c3-super-mini-soil-moisture-sensor */ #define AOUT_PIN A4 // The ESP32 C3 SuperMini pin A4 that connects to AOUT pin of moisture sensor #define THRESHOLD 1500 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(115200); // set the ADC attenuation to 11 dB (up to ~3.3V input) analogSetAttenuation(ADC_11db); } void loop() { int value = analogRead(AOUT_PIN); // read the analog value from sensor if (value > THRESHOLD) Serial.print("The soil is DRY ("); else Serial.print("The soil is WET ("); Serial.print(value); Serial.println(")"); delay(500); }

Étapes Rapides pour la Détection Humide/Sec

Nouveau sur ESP32 C3 Mini? Complétez d'abord notre tutoriel ESP32 C3 Super Mini - Premiers pas pour configurer votre environnement de développement.
Mettez à jour le seuil: Remplacez la valeur THRESHOLD par votre numéro étalonné
Téléchargez le code: Programmez votre ESP32 C3 Super Mini avec le code mis à jour
Placez le capteur: Insérez la sonde dans le sol à la profondeur de surveillance souhaitée
Ouvrez le Moniteur Série: Définissez la vitesse en bauds à 115200
Testez la précision: Ajoutez de l'eau pour vérifier que le seuil détecte correctement mouillé/sec
Ajustez si nécessaire: Affinez la valeur THRESHOLD en fonction des résultats
Conseil Pro: Définissez votre seuil légèrement supérieur au point de transition pour déclencher l'arrosage avant que le sol ne devienne trop sec.

Sortie du Moniteur Série - Statut Humide/Sec

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'ESP32C3 Dev Module' on 'COM15')

New Line

9600 baud

The soil is DRY (2129) The soil is DRY (1941) The soil is DRY (1767) The soil is DRY (1549) The soil is WET (1471) The soil is WET (1419) The soil is WET (1397) The soil is WET (1373) The soil is WET (1264)

Ln 11, Col 1

ESP32C3 Dev Module on COM15

※ Note:

Ce tutoriel utilise la fonction analogRead() pour lire les valeurs d'un convertisseur analogique-numérique (ADC) connecté à un capteur ou composant. L'ADC du ESP32 C3 Super Mini convient aux projets qui ne nécessitent pas une haute précision. Cependant, pour les projets nécessitant des mesures précises, gardez à l'esprit les points suivants:

L'ADC de l'ESP32 C3 Super Mini n'est pas parfaitement précis et pourrait nécessiter un étalonnage pour des résultats corrects. Chaque carte ESP32 C3 Super Mini peut varier légèrement, donc un étalonnage est nécessaire pour chaque carte individuelle.
L'étalonnage peut être difficile, en particulier pour les débutants, et pourrait ne pas toujours donner les résultats exacts souhaités.

Pour les projets nécessitant une haute précision, envisagez d'utiliser un ADC externe (par exemple ADS1115) avec l'ESP32 C3 Super Mini ou d'utiliser un autre Arduino, comme l'Arduino Uno R4 WiFi, qui a un ADC plus fiable. Si vous souhaitez toujours étalonner l'ADC du ESP32 C3 Super Mini, consultez le ESP32 ADC Calibration Driver.

Idées de Projets avec ESP32 C3 Super Mini et Capteur d'Humidité

Maintenant que vous savez comment lire l'humidité du sol avec votre ESP32 C3 Super Mini, essayez ces applications pratiques:

Système d'Arrosage Automatique des Plantes: Déclenchez une pompe à eau quand le sol devient trop sec
Moniteur de Jardin Intelligent: Envoyez les données d'humidité à votre téléphone via les notifications WiFi
Moniteur Multi-Plantes: Connectez plusieurs capteurs pour suivre différentes plantes simultanément
Enregistreur de Données: Enregistrez les niveaux d'humidité au fil du temps sur la carte SD pour l'analyse des soins des plantes
Automatisation de Serre: Contrôlez les systèmes d'irrigation en fonction des conditions réelles du sol
Alerte Santé de Plante: Utilisez des indicateurs LED ou des buzzer pour signaler quand les plantes ont besoin d'eau

Tutoriel Vidéo

Regardez la vidéo ci-dessous pour une présentation visuelle de ce projet.

...VIDEO P7tG-t4dXZ0

...VIDEO

Testez Vos Connaissances

Poussez votre projet de capteur d'humidité du sol ESP32 C3 Super Mini au niveau suivant avec ces défis:

Facile: Ajoutez une LED qui s'allume quand le sol est trop sec
Facile: Affichez le pourcentage d'humidité (0-100%) au lieu des valeurs brutes
Moyen: Créez un système d'arrosage automatique avec un relais et une pompe à eau
Moyen: Envoyez les données d'humidité à un tableau de bord Web en utilisant les capacités WiFi du ESP32
Avancé: Construisez un système multi-capteurs surveillant 3+ plantes avec des seuils individuels
Avancé: Implémentez le mode veille profonde pour fonctionner sur batterie pendant des mois
