ESP32 C3 Super Mini - Relais

Apprenez à contrôler les appareils à haute tension en toute sécurité avec votre ESP32 C3 Super Mini en utilisant un module relais. Ce tutoriel vous montre comment basculer les appareils haute puissance comme les lampes, les pompes et les moteurs en utilisant un simple code Arduino.

Dans ce tutoriel, vous apprendrez :

Ce qu'est un module relais et pourquoi c'est essentiel pour contrôler les appareils à haute tension
Comment câbler un relais à votre ESP32 C3 Super Mini en toute sécurité
Comment programmer l'ESP32 C3 Super Mini pour contrôler le basculement du relais
La différence entre les modes normalement ouvert et normalement fermé
Comment lire les états du relais et contrôler les appareils externes

Pourquoi Vous Avez Besoin d'un Relais avec l'ESP32 C3 Super Mini

Contrôle direct de LED : Vous pouvez connecter une LED directement à l'ESP32 C3 Super Mini car les LEDs fonctionnent avec 3.3V ou moins
Appareils haute tension : Vous NE POUVEZ PAS connecter les appareils comme les lampes électriques, les pompes, les serrures électromagnétiques, les actionneurs linéaires ou les machines directement à l'ESP32 C3 Super Mini
Protection du relais : Sans relais, la haute tension détruira votre carte ESP32 C3 Super Mini

Le commun entre contrôler une LED et une lampe électrique :

Le code ESP32 C3 Super Mini programme la broche de sortie à HAUT/BAS pour allumer/éteindre les appareils

La différence entre contrôler une LED et une lampe électrique :

Contrôle de LED : Fonctionne avec 3.3V ou moins → peut se connecter directement à la broche ESP32
Contrôle de lampe électrique : Fonctionne avec haute tension (ex. 12V, 24V) → DOIT utiliser un relais entre la broche ESP32 et la lampe pour prévenir les dommages

Matériel Requis

1	×	ESP32 C3 Super Mini
1	×	Câble USB Type-C
1	×	Relais
1	×	Bande LED
1	×	Adaptateur 12V
1	×	Plaque d'essai
1	×	Fils Jumper
1	×	(Optionnel) Jack Alimentation CC

Ou vous pouvez acheter les kits suivants:

Kit de Capteurs DIYables (18 capteurs/écrans)

Divulgation : Certains des liens fournis dans cette section sont des liens affiliés Amazon. Nous pouvons recevoir une commission pour tout achat effectué via ces liens, sans coût supplémentaire pour vous. Nous vous remercions de votre soutien.

À Propos du Relais

Un relais est un interrupteur électromécanique programmable qui contrôle les états ON/OFF des appareils électriques.

Fonction primaire : Agit comme un interrupteur contrôlé électriquement pour les appareils haute tension
Compatibilité ESP32 : Peut être contrôlé directement par les broches numériques de l'ESP32 C3 Super Mini
Isolation de tension : Sépare le circuit de contrôle basse tension (ESP32) du circuit d'appareils haute tension
Applications courantes : Contrôle des lampes, moteurs, pompes, serrures et autres appareils haute puissance
Convivial pour les débutants : La programmation HAUT/BAS simple le rend facile à utiliser
Fonction de sécurité : Protège votre ESP32 C3 Super Mini des tensions dangereuses

La sécurité d'abord ! La sécurité d'abord !

Veuillez être prudent quand vous travaillez avec la haute tension. Sérieusement, cela peut vous choquer ou même vous tuer. Si vous n'êtes PAS 100% sûr de ce que vous faites, faites-vous une faveur et ne touchez rien. Demandez à quelqu'un qui sait !
Certains relais peuvent fonctionner avec la tension CC et la tension CA, nous recommandons fortement de ne PAS utiliser la tension CA. Utilisez uniquement un appareil CC (≤24V).

Brochage du Relais

Le module relais a des broches d'entrée (basse tension) et des broches de sortie (haute tension).

Broches d'Entrée (connectez à l'ESP32 C3 Super Mini) :

Broche DC- : Connectez à GND (0V)
Broche DC+ : Connectez à VCC (5V)
Broche IN : Reçoit le signal de contrôle de l'ESP32 C3 Super Mini

Broches de Sortie (connectez à l'appareil haute tension) :

Broche COM : Broche commune - se connecte à l'un des fils de l'appareil
Broche NO : Broche normalement ouverte - utilisée pour le mode normalement ouvert
Broche NC : Broche normalement fermée - utilisée pour le mode normalement fermé

Fonctionnalités Supplémentaires :

Cavalier de déclenchement : Certains modules ont un cavalier pour sélectionner le mode de déclenchement BAS ou HAUT

※ Note:

L'ordre des broches du relais peut être différent selon les fabricants. Veuillez vérifier attentivement les étiquettes imprimées sur le relais !

Comment Connecter l'Appareil Haute Tension au Relais

Mode normalement ouvert : Utilisez uniquement les broches COM et NO
Mode normalement fermé : Utilisez uniquement les broches COM et NC
Câblage de l'appareil : Connectez un fil de l'appareil à COM, l'autre à NO ou NC
Source d'alimentation : Connectez l'appareil à son alimentation appropriée

Comment fonctionne le Relais

Le module relais offre différents modes de fonctionnement basés sur les besoins de votre projet.

Modes d'Entrée (sélectionnez un) :

Mode déclenchement BAS : Le relais s'active quand la broche IN reçoit BAS (0V)
Mode déclenchement HAUT : Le relais s'active quand la broche IN reçoit HAUT (3.3V/5V)

Modes de Sortie (sélectionnez un) :

Mode normalement ouvert : Le circuit est ouvert (OFF) quand la broche IN est BAS
Mode normalement fermé : Le circuit est fermé (ON) quand la broche IN est BAS

Remarques Importantes :

Les modes normalement ouvert et normalement fermé fonctionnent de manière opposée
La plupart des modules relais supportent les deux modes de sortie
PAS tous les modules relais supportent les deux modes de déclenchement d'entrée
Vous ne pouvez utiliser qu'un seul mode d'entrée à la fois (sélectionnez via cavalier si disponible)
Le terme "normalement" signifie "quand la broche IN est connectée à BAS (0V)"

Recommandation pour Débutants :

Utilisez le mode déclenchement HAUT avec le mode normalement ouvert pour la compréhension la plus facile

Mode Déclenchement HAUT - Mode Normalement Ouvert

Connectez l'appareil haute tension aux broches COM et NO.

Broche IN = BAS (0V) : L'interrupteur est ouvert → L'appareil est éteint (désactivé)
Broche IN = HAUT (5V ou 3.3V) : L'interrupteur est fermé → L'appareil est allumé (activé)

Comment cela fonctionne :

Comme un interrupteur standard qui se ferme quand vous envoyez un signal HAUT
L'appareil ne fonctionne que quand l'ESP32 C3 Super Mini envoie HAUT à la broche IN
Le mode le plus intuitif pour les débutants

Mode Déclenchement HAUT - Mode Normalement Fermé

Connectez l'appareil haute tension aux broches COM et NC.

Broche IN = BAS (0V) : L'interrupteur est fermé → L'appareil est allumé (activé)
Broche IN = HAUT (5V ou 3.3V) : L'interrupteur est ouvert → L'appareil est éteint (désactivé)

Comment cela fonctionne :

Fonctionne de manière opposée au mode normalement ouvert
L'appareil fonctionne par défaut jusqu'à ce que l'ESP32 C3 Super Mini envoie HAUT à la broche IN
Utile pour les applications de sécurité

Mode Normalement Ouvert vs Mode Normalement Fermé

Ce tableau compare les deux modes en utilisant le mode déclenchement HAUT :

Mode	Broches Utilisées	État Broche IN	État Relais	État Appareil
Normalement Ouvert	COM et NO	BAS	Ouvert	OFF
Normalement Ouvert	COM et NO	HAUT	Fermé	ON
Normalement Fermé	COM et NC	BAS	Fermé	ON
Normalement Fermé	COM et NC	HAUT	Ouvert	OFF

Quel mode devez-vous utiliser ?

Dépend des exigences de votre application
Normalement ouvert est plus courant pour le contrôle on/off standard
Normalement fermé est utilisé pour les applications de sécurité où l'appareil doit fonctionner par défaut

ESP32 C3 Super Mini - Relais

Contrôler un relais avec l'ESP32 C3 Super Mini est simple.

Tout ce que vous devez faire :

Connectez une broche numérique de l'ESP32 C3 Super Mini à la broche IN du module relais
Programmez la broche ESP32 pour afficher BAS ou HAUT pour contrôler l'état du relais
Le relais bascule le circuit haute tension en fonction de votre code

Schéma de Câblage

Voici deux options de câblage pour alimenter votre projet relais ESP32 C3 Super Mini.

Option 1 : Alimentation de l'ESP32 C3 Super Mini via le port USB

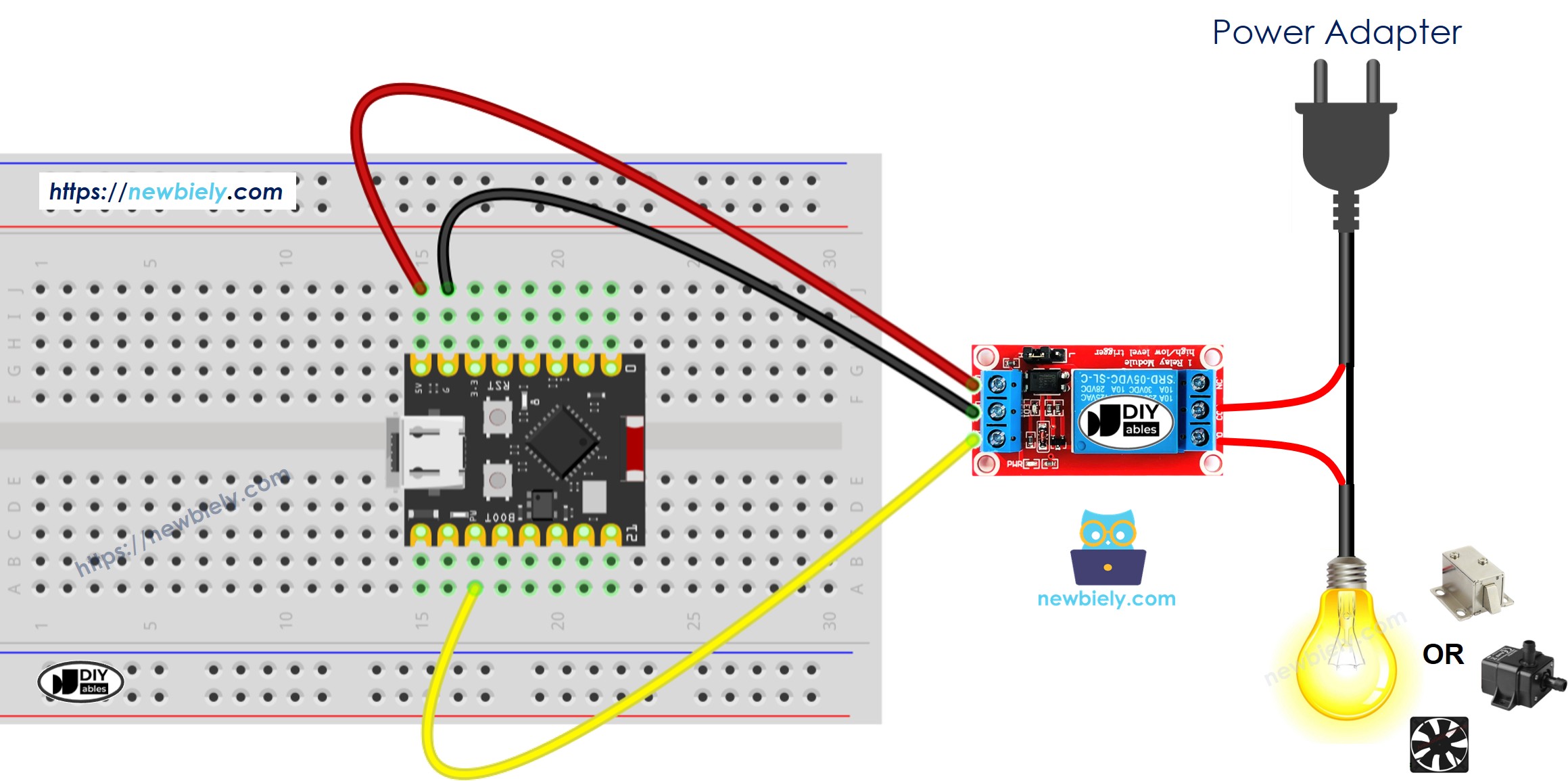

Schéma de Câblage Relais ESP32 C3 Super Mini

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Broche Relais	Broche ESP32 C3 Super Mini
DC-	GND
DC+	5V
IN	D7

Connexion Bande LED	Broche Relais
Fil Positif (+)	COM
Fil Négatif (-)	Broche NO

Remarque : La bande LED nécessite également une connexion à son adaptateur 12V

Option 2 : Alimentation de l'ESP32 C3 Super Mini via la broche Vin

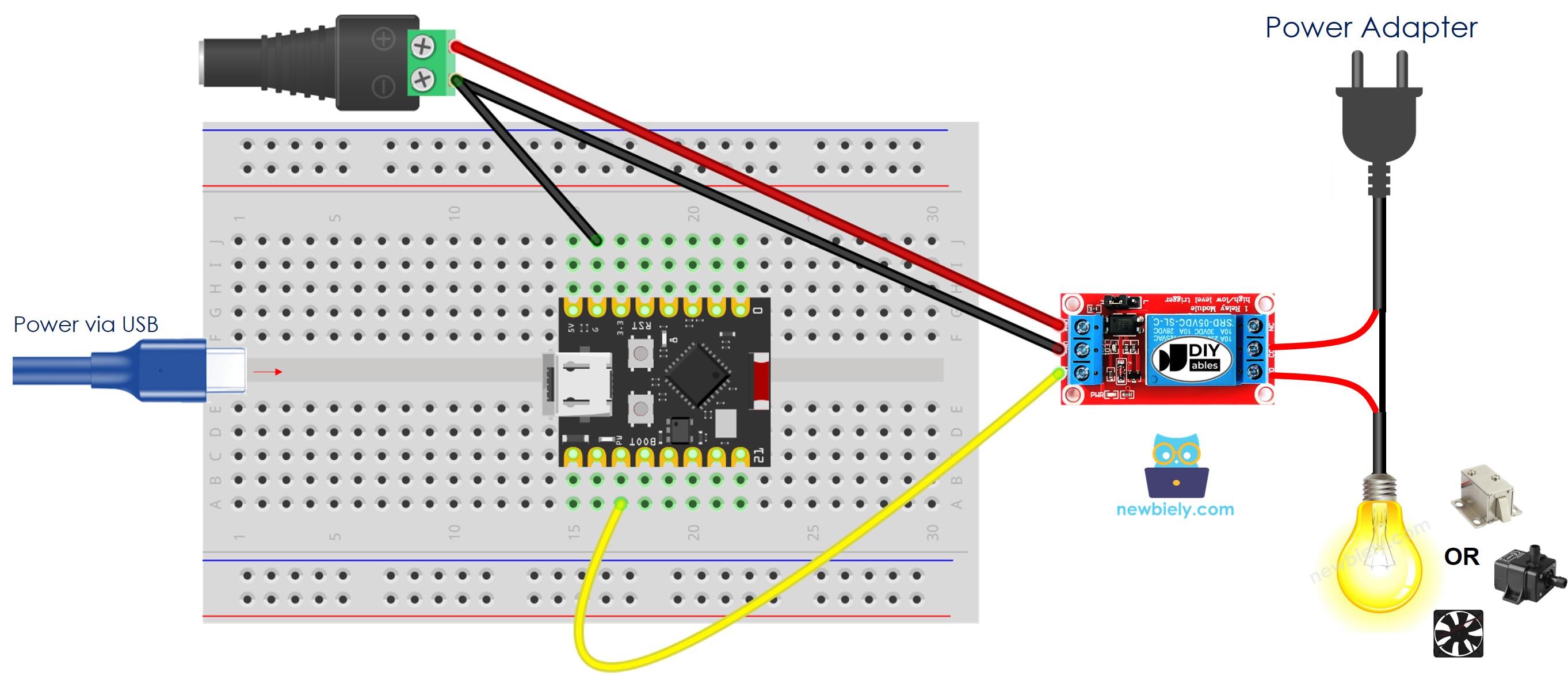

Schéma de Câblage Relais Externe ESP32 C3 Super Mini

Cette image a été créée avec Fritzing. Cliquez pour agrandir l'image.

Broche Relais	Broche ESP32 C3 Super Mini
DC-	GND
DC+	5V
IN	D7
